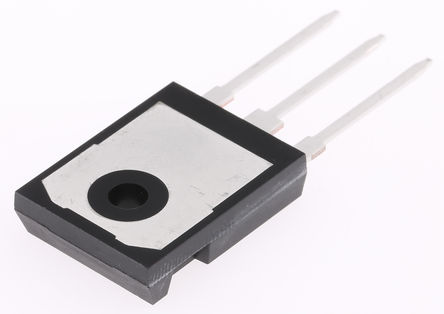

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

C2M0080120D

Wolfspeed

TO-247 N-CH 1200V 36A

Наличие: 2,181 шт.

Адрес доставки: Москва

Цена: ₽ 1,978.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Wolfspeed

ЧипСити Номер продукта:

CC11910804

Категория продукта:

Высоковольтное MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

C2M0080120D характеристики

Атрибут	Значение атрибута
Номенклатура	C2M0080120D
Производитель	Wolfspeed
ЧипСити Номер продукта	CC11910804
Категория продукта	Высоковольтное MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальная Мощность	208 W
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.08 Ω
Полярность	N-Channel
Рассеяние Мощности	208 W
Пороговое Напряжение	3.2 V
Напряжение Сток-исток (Vds)	1.2 kV
Непрерывный Ток Стока (Ids)	36A
Входная емкость (Ciss)	950pF @1000V(Vds)
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	208 W
Длина	16.13 mm
Ширина	5.21 mm
Высота	21.1 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
	Показывать Просмотр аналоги замена

C2M0080120D описание продукта

The C2M0080120D from Cree is a 2nd generation Z-FET, through hole N channel silicon carbide power MOSFET in TO-247 package. This MOSFET features C2M SiC MOSFET technology, high blocking voltage with low On resistance, high speed switching with low capacitances, easy to parallel and simple to drive, avalanche ruggedness, resistant to latch up, higher system efficiency, reduced cooling requirements and increased power density. Applications include solar inverters, switch mode power supplies, high voltage DC-DC converters and battery chargers.
Drain to source voltage (Vds) of 1.2kV
Continuous drain current of 36A
Power dissipation of 192W
Operating junction temperature of -55°C to 150°C
Low on state resistance of 80mohm at Vgs of 20V
