SN65MLVD040RGZT Купить - TI LVDS, M-LVDS, ECL, CML

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN65MLVD040RGZT

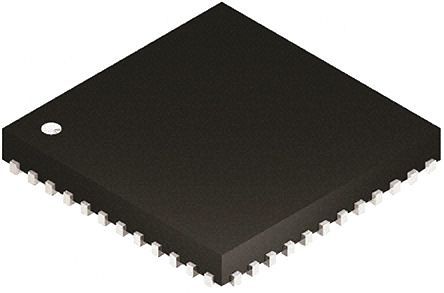

Texas Instruments SN65MLVD040RGZT, LVDS Transceiver LVDS LVDS, 2CH, 3 → 3.6V, 48Pin, QFN

Наличие: 853 шт.

Адрес доставки: Москва

Цена: ₽ 1,173.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC44500307

Категория продукта:

LVDS, M-LVDS, ECL, CML

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65MLVD040RGZT характеристики

Атрибут	Значение атрибута
Номенклатура	SN65MLVD040RGZT
Производитель	TI
ЧипСити Номер продукта	CC44500307
Категория продукта	LVDS, M-LVDS, ECL, CML
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	VQFN-48
Напряжение Питания (DC)	3.00V (min)
Количество Стежков	48 Position
Рассеяние Мощности	382 mW
Максимальное входное напряжение	2 V
Входное напряжение (мин)	0.8 V
Входной ток (мин)	10 μA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	382 mW
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	7.15 mm
Ширина	7.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN65MLVD040RGZT описание продукта

The SN65MLVD040RGZT is a 4-channel half-duplex M-LVDS Line Transceiver for transmitting and receiving multipoint-low-voltage differential signals in full compliance with the TIA/EIA-899 (M-LVDS) standard, which are optimized to operate at signaling rates up to 250Mbps. The driver output has been designed to support multipoint buses presenting loads as low as 30R and incorporates controlled transition times to allow for stubs off of the backplane transmission line. The M-LVDS standard defines two types of receivers, designated as type-1 and type-2. Type-1 receiver has thresholds centred about zero with 25mV of hysteresis to prevent output oscillations with loss of input, type-2 receiver implement a failsafe by using an offset threshold. The xFSEN pins is used to select the type-1 and type-2 receiver for each of the channels. In addition, the driver rise and fall times are between 1 and 2ns.
Controlled driver output voltage transition times for improved signal quality
Bus pins high impedance when driver disabled or VCC
Independent enables for each driver and receiver
M-LVDS bus power up/down glitch-free
125MHz Clock frequency
-1 to 3.4V Common-mode voltage range allows data transfer with 2V of ground noise
48 pin 7 X 7 QFN (RGZ)
Green product and no Sb/Br
