BTM7750G Купить - Infineon Драйвер электродвигателя

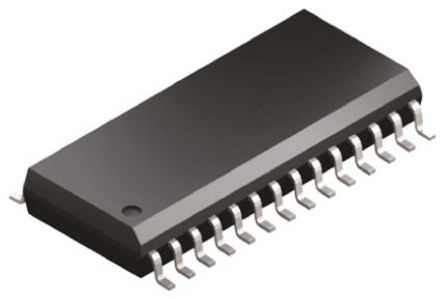

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BTM7750G

Infineon

Buffer/Inverter Based Peripheral Driver, 4 Driver, 22A, PDSO28, GREEN, PLASTIC, 28Pin

Наличие: 1,902 шт.

Адрес доставки: Москва

Цена: ₽ 269.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC74234151

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BTM7750G характеристики

Атрибут	Значение атрибута
Номенклатура	BTM7750G
Производитель	Infineon
ЧипСити Номер продукта	CC74234151
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	PG-DSO-28
Напряжение Питания (DC)	4.70V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	12 mA
Количество Стежков	28 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рабочее напряжение (Макс)	42.0 V
Напряжение питания	1.8V ~ 42V
Напряжение питания (Макс)	42 V
Напряжение питания (мин)	4.7 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BTM7750G описание продукта

Description:
The BTM7750G is part of the Trilith IC family containing three dies in one package: One double high- side switch and two low- side switches. The drains of these three vertical DMOS chips are mounted on separated lead frames.The sources are connected to individual pins, so the BTM7750G can be used in H- bridge- as well as in any other configuration. Both the double high- side and the two low- side switches of the BTM7750G are manufactured in SMART SIPMOS ® technology which combines low R DS ON vertical DMOS power stages with CMOS circuitry for control, protection and diagnosis.
Summary of Features:
Quad D- MOS switch driver
Free configurable as bridge or quad- switch
Optimized for DC motor management applications
Low R DS ON High side: 70 mΩ typ. @ 25°C,180 mΩ max. @ 150°C Low side: 45 mΩ typ. @ 25°C, 105 mΩ max. @ 150°C
Maximum peak current: typ. 12 A @ 25 °C
Very low quiescent current: typ. 5 µA @ 25 °C
Small outline, enhanced power PG- DSO- package
Operates up to 40 V
PWM frequencies up to 1 kHz
Status flag diagnosis
Short- circuit- protection
Overtemperature shut down with hysteresis
Internal clamp diodes
Under- voltage detection with hysteresis
Green Product (RoHS compliant)
AEC Qualified
