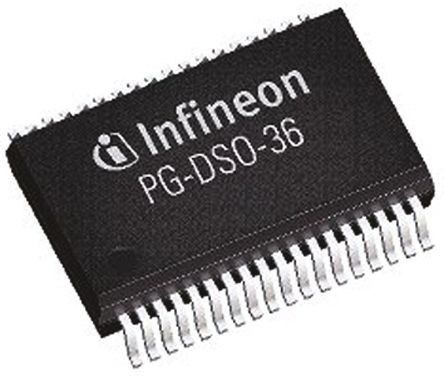

BTM7752G Купить - Infineon Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BTM7752G

Infineon

**H-Br 12A 28V SO-36 SMD **

Наличие: 2,138 шт.

Адрес доставки: Москва

Цена: ₽ 693.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC28984359

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BTM7752G характеристики

Атрибут	Значение атрибута
Номенклатура	BTM7752G
Производитель	Infineon
ЧипСити Номер продукта	CC28984359
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	PG-DSO-36
Напряжение Питания (DC)	5.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	12 A
Количество Стежков	36 Position
Частота Переключения	25 kHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5.5V ~ 28V
Напряжение питания (Макс)	28 V
Напряжение питания (мин)	5 V
Длина	12.8 mm
Ширина	7.6 mm
Высота	2.45 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BTM7752G описание продукта

The BTM7752G is a fully integrated high current H-bridge Driver contains two p-channel high-side MOSFETs and two n-channel low-side MOSFETs with an integrated driver IC. Due to the p-channel high-side switches need for a charge pump is eliminated thus minimizing EMI. Interfacing to a microcontroller is made easy by the integrated driver IC. The driver provides an optimized solution for protected high current PWM motor drives with very low board space consumption. The switch-mode current limitation used for reduced power dissipation in over-current situation.
Driver circuit with logic inputs
Status flag diagnosis with current sense capability
Over-temperature shut down with latch behaviour
Overvoltage lock out
Under-voltage shut down
Integrated dead time generation
ESD sensitive device, take proper precaution while handling the device.
