BQ24600RVAT Купить - TI Чип управления батареи

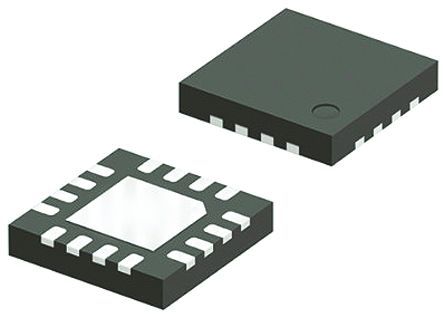

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24600RVAT

Battery Charge Management Standalone Synchronous Switch-mode Charge Controller Battery Charger Li-Ion/Li-Pol 10000mA 16Pin VQFN EP T/R

Наличие: 413 шт.

Адрес доставки: Москва

Цена: ₽ 327.51

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2974103

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24600RVAT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24600RVAT
Производитель	TI
ЧипСити Номер продукта	CC2974103
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	VQFN-16
Входное Напряжение (DC)	28.0 V
Выходной Ток	10 A
Количество Стежков	16 Position
Рассеяние Мощности	2280 mW
Частота Переключения	1.20 MHz
Выходное напряжение (Макс)	6.3 V
Выходное напряжение (мин)	5.7 V
Выходной ток (Макс)	10 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2280 mW
Напряжение питания	5V ~ 28V
Входное напряжение	28 V
Длина	3.6 mm
Ширина	3.6 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24600RVAT описание продукта

The BQ24600RVAT is a stand-alone synchronous switch-mode highly integrated Li-ion/Li-polymer switch-mode battery-charge controller. It offers a constant-frequency synchronous PWM controller with high-accuracy charge current and voltage regulation, charge preconditioning, termination and charge status monitoring. The BQ24600 charges the battery in three phases such as preconditioning, constant current and constant voltage. Charge is terminated when the current reaches a minimum level. An internal charge timer provides a safety backup. The charge controller automatically restarts the charge cycle if the battery voltage falls below an internal threshold and enters a low-quiescent-current sleep mode when the input voltage falls below the battery voltage.
1.2MHz NMOS-NMOS Synchronous buck converter
High-accuracy voltage and current regulation
±0.5% Charge-voltage accuracy
±3% Charge-current accuracy
Internal loop compensation
Internal soft start
Input overvoltage protection
Battery thermistor sense hot/cold charge suspend
Battery detection
Built-in safety timer
Charge over-current protection
Battery short protection
Battery overvoltage protection
Thermal shutdown
<15µA Off-state battery discharge current
<1.5mA Off-state input quiescent current
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

BQ24600RVAT Даташит PDF

37 страницы, 2095 КБ

11/07/2014

просматривать

BQ24600RVAT Даташит PDF

37 страницы, 2093 КБ

09/11/2016

просматривать

BQ24600RVAT Даташит PDF

35 страницы, 2015 КБ

07/28/2014

просматривать

BQ24600RVAT Справочное руководство пользователя

17 страницы, 998 КБ

02/18/2010

просматривать

BQ24600RVAT Другие Даташит

34 страницы, 2013 КБ

просматривать
