TPS62175DQCT Купить - TI Преобразователь DC/DC

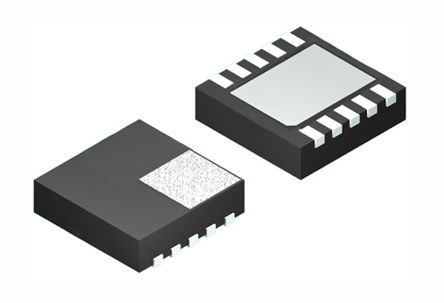

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS62175DQCT

Conv DC-DC 4.75V to 28V Step Down Single-Out 1V to 6V 0.5A 10Pin WSON EP T/R

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 89.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8383436

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS62175DQCT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS62175DQCT
Производитель	TI
ЧипСити Номер продукта	CC8383436
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	WSON-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1V ~ 6V
Выходной Ток	500 mA
Количество Стежков	10 Position
Ток Покоя	4.80 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1 MHz
Топология	Buck
Ток Переключения	1 A
Максимальное входное напряжение	28 V
Входное напряжение (мин)	4.75 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	1 V
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	4.7 V
Входное напряжение	4.75V ~ 28V
Длина	3.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS62175DQCT описание продукта

The TPS62175DQCT is a high efficiency synchronous Step-down DC/DC Converter, based on the DCS-Control™ topology. With a wide operating input voltage range of 4.75 to 28V, the device is ideally suited for systems powered from multi cell Li-ion as well as 12V and even higher intermediate supply rails, providing up to 500mA output current. The TPS62175DQCT automatically enters power save mode at light loads, to maintain high efficiency across the whole load range. As well, it features a sleep mode to supply applications with advanced power save modes like ultra low power micro controllers. The power good output may be used for power sequencing and/or power on reset. The device features a typical quiescent current of 22µA in normal mode and 4.8µA in sleep mode. In sleep mode, the efficiency at very low load currents can be increased by as much as 20%. In shutdown mode, the shutdown current is less than 2µA and the output is actively discharged.
DCS-Control™ topology
4.8µA (sleep mode) Typical quiescent current
100% Duty cycle mode
Active output discharge
Power good output
Seamless power save mode transition
Under-voltage lockout
Short-circuit protection
Over-temperature protection
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TPS62175DQCT Даташит PDF

38 страницы, 3190 КБ

12/08/2015

просматривать

TPS62175DQCT Даташит PDF

37 страницы, 3079 КБ

09/18/2014

просматривать

TPS62175DQCT Даташит PDF

35 страницы, 2893 КБ

11/25/2015

просматривать

TPS62175DQCT Справочное руководство пользователя

15 страницы, 736 КБ

09/25/2012

просматривать

TPS62175DQCT Другие Даташит

2 страницы, 156 КБ

01/23/2014

просматривать

TPS62175DQCT Файл уведомления

8 страницы, 470 КБ

09/13/2013

просматривать
