AD7690BRMZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7690BRMZ

ADI

ANALOG DEVICES AD7690BRMZ Analog to Digital Converter, 18Bit, 400KSPS, Single, 4.75V, 5.25V, SOP

Наличие: 895 шт.

Адрес доставки: Москва

Цена: ₽ 2,712.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1004040

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7690BRMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7690BRMZ
Производитель	ADI
ЧипСити Номер продукта	CC1004040
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	4.75V (min)
Ток Питания	1 nA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Битов	18 Bit
Рассеяние Мощности	17 mW
Частота Выборки	400 ksps
Потребляемая Мощность	17 mW
Разрешение (биты)	18.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	20 mW
Количество входных каналов	1 Channel
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7690BRMZ описание продукта

Product Details
The AD7690 is an 18-bit, successive approximation, analog-to-digital converter (ADC) that operates from a single power supply, VDD. It contains a low power, high speed, 18-bit sampling ADC with no missing codes, an internal conversion clock, and a versatile serial interface port. On the CNV rising edge, it samples the voltage difference between the IN+ and IN− pins. The voltages on these pins swing in opposite phase between 0 V and REF. The reference voltage, REF, is applied externally and can be set up to the supply voltage.
The power of the AD7690 scales linearly with the throughput.
The SPI-compatible serial interface also features the ability, using the SDI input, to daisy-chain several ADCs on a single, 3-wire bus and provides an optional busy indicator. It is compatible with 1.8 V, 2.5 V, 3 V, or 5 V logic, using the separate VIO supply.

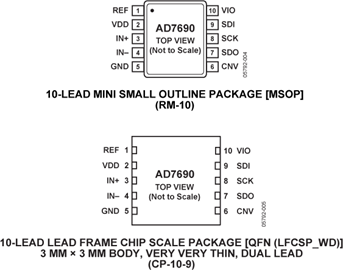

The AD7690 is housed in a 10-lead MSOP or a 10-lead QFN (LFCSP) with operation specified from −40°C to +85°C.
**Applications**
Battery-powered equipment
Data acquisition
Seismic data acquisition systems
DVMs
Instrumentation
Medical instruments
### Features and Benefits
18-bit resolution with no missing codes
Throughput: 400 kSPS
INL: ±0.75 LSB typ, ±1.5 LSB max (±6 ppm of FSR)
Dynamic range: 102 dB @ 400 kSPS
Oversampled dynamic range: 125 dB @ 1 kSPS
Noise-free code resolution: 20 bits @ 1 kSPS
Effective resolution: 22.7 bits @ 1 kSPS
SINAD: 101.5 dB @ 1 kHz
THD: −125 dB @ 1 kHz
True differential analog input range: ±VREF 0 V to VREF with VREF up to VDD on both inputs
No pipeline delay
Single-supply 5 V operation with 1.8 V/2.5 V/3 V/5 V logic interface

Показывать

AD7690BRMZ Даташит PDF

24 страницы, 581 КБ

07/21/2014
