AD7730LBRZ Купить - ADI Преобразователь AD

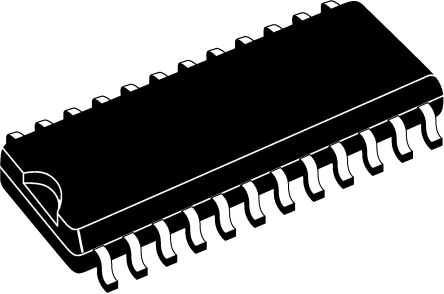

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7730LBRZ

ADI

ANALOG DEVICES AD7730LBRZ Analog to Digital Converter, 24Bit, 600 SPS, Single, 2.7V, 5.25V, SOIC

Наличие: 1,191 шт.

Адрес доставки: Москва

Цена: ₽ 1,414.94

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC728840

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7730LBRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7730LBRZ
Производитель	ADI
ЧипСити Номер продукта	CC728840
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	2.70V (min)
Номинальная Мощность	125 mW
Ток Питания	22.3 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	24 Position
Количество Битов	24 Bit
Рассеяние Мощности	125 W
Частота Выборки	600 SPS
Разрешение (биты)	24.0 Bit
Входной Импеданс	9.00 GΩ
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	125 mW
Количество входных каналов	2 Channel
Напряжение питания	2.7V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7730LBRZ описание продукта

The AD7730LBRZ is a complete analog front end Bridge Transducer Analog-to-digital Converter (ADC) for weigh-scale and pressure measurement applications. The device accepts low-level signals directly from a transducer and outputs a serial digital word. The input signal is applied to a proprietary programmable gain front end based around an analog modulator. The modulator output is processed by a low pass programmable digital filter, allowing adjustment of filter cutoff, output rate and settling time. The part features two buffered differential programmable gain analog inputs as well as a differential reference input. Clock signals for synchronizing ac excitation of the bridge are also provided. The serial interface on the part can be configured for three-wire operation and is compatible with microcontrollers and digital signal processors. It contains self-calibration and system calibration options and features an offset drift of less than 5nV/°C and a gain drift of less than 2ppm/°C.
Operates from a single 5V supply
Buffered differential inputs
Programmable filter cutoffs
Specified for drift over time
2-channel programmable gain front end
On-chip DAC for offset/TARE removal
FASTStep™ Mode
AC or DC excitation
Single supply operation

Показывать

AD7730LBRZ Даташит PDF

53 страницы, 316 КБ

03/15/2012
