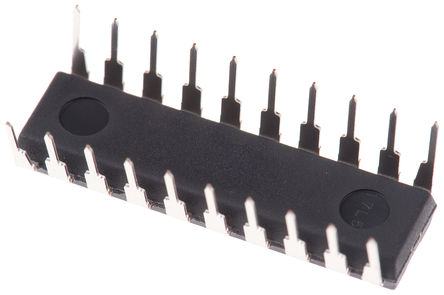

SN74HC373N

Latch, HC Family, 74HC373, D Type Transparent, Tri State, 13ns, 7.8mA, DIP

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 13.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC234742

Категория продукта:

Логический замок

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HC373N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HC373N
Производитель	TI
ЧипСити Номер продукта	CC234742
Категория продукта	Логический замок
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	DIP-20
Напряжение Питания (DC)	2.00V ~ 6.00V
Количество Выходных Интерфейсов	8 Output
Выходной Ток	7.8 mA
Количество Цепей	8 Circuit
Количество Стежков	20 Position
Количество Битов	8 Bit
Время Задержки Распространения	32.0 ns
Полярность	Non-Inverting
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	24.33 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74HC373N описание продукта

The SN74HC373N is an octal transparent D-Type Latch with 3-state outputs. This 8-bit latch features 3-state outputs designed specifically for driving highly capacitive or relatively low-impedance loads. It is particularly suitable for implementing buffer registers, I/O ports, bidirectional bus drivers and working registers. While the latch-enable (LE) input is high the Q outputs follow the data (D) inputs. When LE is taken low the Q outputs are latched at the levels that were set up at the D inputs. An output-enable (OE)\ input places the eight outputs in either a normal logic state or the high-impedance state. In the high-impedance state the outputs neither load nor drive the bus lines significantly. The high-impedance state and increased drive provide the capability to drive bus lines without interface or pull-up components. OE\ does not affect the internal operations of the latch. Old data can be retained or new data can be entered while the outputs are OFF.
High-current 3-state true outputs can drive up to 15 LSTTL loads
Full parallel access for loading
Green product and no Sb/Br

Показывать

SN74HC373N Даташит PDF

23 страницы, 1143 КБ

09/04/2015
