ADUM7223ACCZ Купить - ADI Изолятор интерфейса

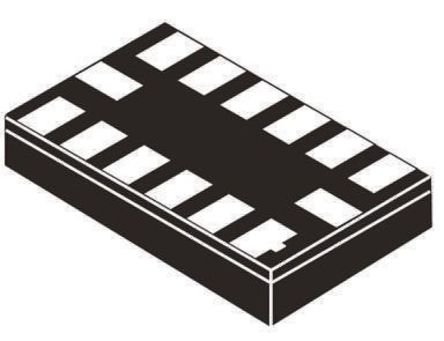

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM7223ACCZ

ADI

ANALOG DEVICES ADUM7223ACCZ Digital Isolator, Dual, 2Channel, 40ns, 3V, 5.5V, LGA, 13Pins

Наличие: 4,253 шт.

Адрес доставки: Москва

Цена: ₽ 4,590.80

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC493167

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM7223ACCZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM7223ACCZ
Производитель	ADI
ЧипСити Номер продукта	CC493167
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	13 Pin
Корпус/Пакет	LGA-13
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	12 ns
Количество Выходных Интерфейсов	2 Output
Выходной Ток	2.3 mA
Ток Питания	1.60 mA
Количество Каналов	2 Channel
Количество Стежков	13 Position
Время Нарастания	12 ns
Напряжение Изоляции	2500 Vrms
Время падения	12 ns
Время падения (Макс)	24 ns
Время падения (Макс)	24 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	5.1 mm
Ширина	5.1 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM7223ACCZ описание продукта

The ADUM7223ACCZ is an isolated half-bridge Gate Driver employs Analog Devices, Inc., iCoupler® technology to provide independent and isolated high-side and low-side outputs. Combining high speed CMOS and monolithic transformer technology, this isolation component provides outstanding performance characteristics superior to alternatives such as the combination of pulse transformers and non-isolated gate drivers. By integrating the isolator and driver in a single package, propagation delay is a maximum of only 64ns and the propagation skew from channel to channel is a maximum of only 12ns at 12V. It provides two independent isolation channels. It operates with an input supply ranging from 3 to 5.5V, providing compatibility with lower voltage systems. In comparison to gate drivers employing high voltage level translation methodologies, this gate driver offers the benefit of true, galvanic isolation between the input and each output.
565V Peak high-side or low-side relative to input
700V Peak high-side to low-side differential
1MHz Maximum high frequency operation
64ns Maximum propagation delay
8.5ns Maximum channel-to-channel matching
CMOS input logic levels
>25kV/µs High common-mode transient immunity

Показывать

ADUM7223ACCZ Даташит PDF

16 страницы, 412 КБ

04/17/2014

просматривать

ADUM7223ACCZ Даташит PDF

17 страницы, 446 КБ

04/17/2014

просматривать

ADUM7223ACCZ Даташит PDF

16 страницы, 434 КБ

11/01/2013

просматривать

ADUM7223ACCZ Даташит PDF

17 страницы, 524 КБ

04/17/2014

просматривать

ADUM7223ACCZ Даташит PDF

17 страницы, 523 КБ

04/17/2014

просматривать

ADUM7223ACCZ Даташит PDF

18 страницы, 446 КБ

03/07/2017

просматривать

ADUM7223ACCZ Даташит PDF

17 страницы, 421 КБ

04/05/2015

просматривать

ADUM7223ACCZ Другие Даташит

16 страницы, 606 КБ

02/19/2014

просматривать

ADUM7223ACCZ Другие Даташит

16 страницы, 445 КБ

11/01/2013

просматривать

ADUM7223ACCZ Другие Даташит

8 страницы, 245 КБ

03/14/2014

просматривать

ADUM7223ACCZ Другие Даташит

6 страницы, 2198 КБ

12/23/2014

просматривать
