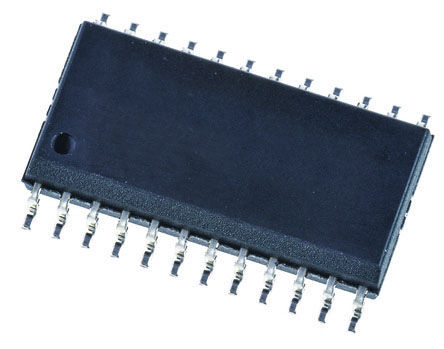

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS7800KU

Analog to Digital Converter 12Bit 3us Sampling Analog-to-Digital Converter ADC Single SAR 333KSPS 12Bit Parallel 24Pin SOIC Tube

Наличие: 1,073 шт.

Адрес доставки: Москва

Цена: ₽ 4,357.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC53337030

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS7800KU характеристики

Атрибут	Значение атрибута
Номенклатура	ADS7800KU
Производитель	TI
ЧипСити Номер продукта	CC53337030
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Цифровой Логический Уровень	SAR
Ток Питания	18.0 mA
Количество Цепей	1 Circuit
Количество Битов	12 Bit
Рассеяние Мощности	215 W
Частота Выборки	333 ksps
Потребляемая Мощность	135 mW
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	215 mW
Количество входных каналов	1 Channel
Длина	15.4 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

ADS7800KU описание продукта

The ADS7800 is a complete 12-bit sampling analog-to-digital converter using state-of-the-art CMOS structures. It contains a complete 12-bit successive approximation A/D converter with internal sample/hold, reference, clock, digital interface for microprocessor control, and three-state output drivers.
The ADS7800 is specified at a 333kHz sampling rate. Conversion time is factory set for 2.70µs max over temperature, and the high speed sampling input stage insures a total acquisition and conversion time of 3µs max over temperature. Precision, laser-trimmed scaling resistors provide industry-standard input ranges of ±5V or ±10V.
AC and DC performance are completely specified. Two grades based on linearity and dynamic performance are available to provide the optimum price/performance fit in a wide range of applications.
The 24-pin ADS7800 is available in plastic and side-braze hermetic 0.3" wide DIPs, and in an SOIC package. It operates from a +5V supply and either a 12V or 15V supply. The ADS7800 is available in grades specified over 0°C to +70°C and 40°C to +85°C temperature ranges.
