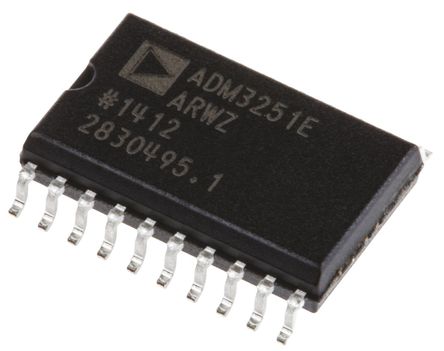

ADM3251EARWZ Купить - ADI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM3251EARWZ

ADI

DGTL ISO 2.5kV 2CH RS232 20SOIC

Наличие: 337 шт.

Адрес доставки: Москва

Цена: ₽ 471.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC535440

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM3251EARWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM3251EARWZ
Производитель	ADI
ЧипСити Номер продукта	CC535440
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	5.00V (max)
Время Нарастания/Спада	2.3 ns
Ток Питания	145 mA
Количество Каналов	2 Channel
Количество Стежков	20 Position
Напряжение Изоляции	2500 Vrms
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	4.5 V
Длина	13 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

ADM3251EARWZ описание продукта

The ADM3251EARWZ is a high speed, 2.5kV fully isolated, single-channel RS-232/V.28 Transceiver, operates from a single 5V power supply. Due to the high ESD protection on the RIN and TOUT pins, the device is ideally suited for operation in electrically harsh environments or where RS-232 cables are frequently being plugged and unplugged. The ADM3251EARWZ incorporates dual-channel digital isolators with isoPower™ integrated, isolated power. There is no requirement to use a separate isolated DC-to-DC converter. Chip-scale transformer iCoupler® technology from Analogue Devices, Inc., is used both for the isolation of the logic signals as well as for the integrated DC-to-DC converter. The result is a total isolation solution. The ADM3251EARWZ contains isoPower technology that uses high frequency switching elements to transfer power through the transformer. Special care must be taken during printed circuit board (PCB) layout to meet emissions standards.
2.5kV Fully Isolated (Power and Data) RS-232 Transceiver
isoPower Integrated, Isolated DC-to-DC Converter
460kbps Data Rate
1 Tx and 1 Rx
Meets EIA/TIA-232E Specifications
ESD Protection on RIN and TOUT Pins
±8kV Contact Discharge
±15kV Air Gap Discharge
0.1µF Charge Pump Capacitors
>25kV/µs High Common-mode Transient Immunity
Safety and Regulatory Approvals
ESD sensitive device, take proper precaution while handling the device, although it features patented or proprietary protection circuitry, damage may occur on devices subjected to high energy ESD.

Показывать

ADM3251EARWZ Даташит PDF

16 страницы, 351 КБ

09/30/2013
