ADG774BRQZ Купить - ADI Чип аналогового переключателя

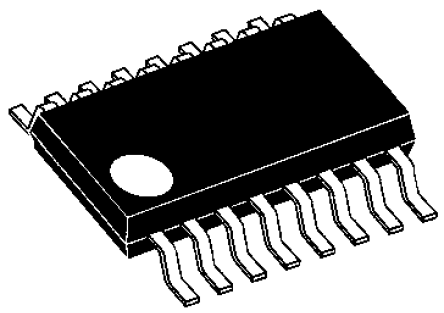

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG774BRQZ

ADI

Analog Multiplexer, 2:1, 4Circuits, 2.2Ω, 1µA, 2.97V to 3.63V, 4.5V to 5.5V, QSOP-16

Наличие: 1,140 шт.

Адрес доставки:

Цена: ₽ 278.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC394569

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG774BRQZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG774BRQZ
Производитель	ADI
ЧипСити Номер продукта	CC394569
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QSOP-16
Количество Выходных Интерфейсов	4 Output
Тип Контактов	DPST
Ток Питания	1 nA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	0.566 W
Ширина Ленты	240 MHz
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	240 MHz
Рассеиваемая Мощность (Макс)	566 mW
Напряжение питания	1.8V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	0 V
Длина	5 mm
Ширина	3.91 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	PB free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG774BRQZ описание продукта

Product Details
The ADG774 is a monolithic CMOS device comprising four 2:1 multiplexer/demultiplexers with high impedance outputs. The CMOS process provides low power dissipation yet gives high switching speed and low on resistance. The on-resistance variation is typically less than 0.5 Ω with an input signal ranging from 0 V to 5 V. The bandwidth of the ADG774 is greater than 200 MHz and this, coupled with low distortion (typically 0.5%), makes the part suitable for switching fast ethernet signals. The on-resistance profile is very flat over the full analog input range ensuring excellent linearity and low distortion when switching audio signals. Fast switching speed, coupled with high signal bandwidth, also makes the parts suitable for video signal switching. CMOS construction ensures ultralow power dissipation making the parts ideally suited for portable and battery powered instruments.
### Features and Benefits
Low Insertion Loss and On Resistance: 2.2 O Typical
On-Resistance Flatness <2 O
Bandwidth >200 MHz
Single 3 V/5 V Supply Operation
Rail-to-Rail Operation
Very Low Distortion: <1O
Low Quiescent Supply Current
(100 nA Typical)
Fast Switching Times
tON 10 ns
tOFF 4 ns
TTL/CMOS Compatible
