ADG509FBRNZ Купить - ADI Чип аналогового переключателя

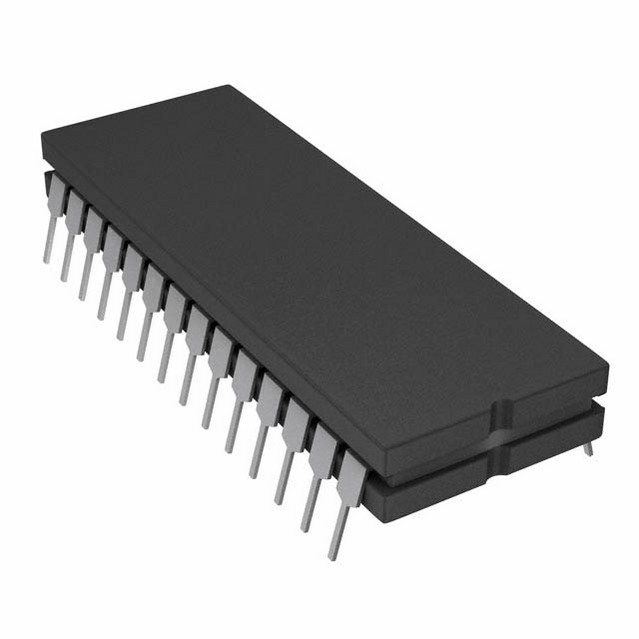

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG509FBRNZ

ADI

* All switches off with power supply off * Analog output of on channel clamped within power * supplies if an overvoltage occurs * Latch-up proof construction * Low on resistance (270Ω typical) * Fast switching times * tON: 230ns maximum * tOFF: 130ns maximum * Low power dissipation (3.3mW maximum) * Fault and overvoltage protection (-40V to +55V) * Break-before-make construction * TTL and CMOS compatible inputs

Наличие: 954 шт.

Адрес доставки: Москва

Цена: ₽ 2,361.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC776915

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG509FBRNZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG509FBRNZ
Производитель	ADI
ЧипСити Номер продукта	CC776915
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	15.0V (max)
Количество Выходных Интерфейсов	2 Output
Тип Контактов	4PST
Ток Питания	100 nA
Количество Цепей	2 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Сопротивление Сток-исток (Открытого Канала)	300 Ω
Рассеяние Мощности	3.00 mW
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	10.8V ~ 16.5V
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	13.5 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

ADG509FBRNZ описание продукта

The ADG509FBRNZ is a 4-channel CMOS Analog Multiplexer provides fault protection. Using a series N-channel, P-channel, N-channel MOSFET structure, both device and signal source protection is provided in the event of an overvoltage or power loss. The multiplexer can withstand continuous overvoltage inputs from -40 to +55V. During fault conditions with power supplies off, the multiplexer input (or output) appears as an open circuit and only a few nanoamperes of leakage current will flow. This protects not only the multiplexer and the circuitry driven by the multiplexer, but also protects the sensors or signal sources that drive the multiplexer. The ADG509F switches one of four differential inputs to a common differential output as determined by the 2-bit binary address lines A0 and A1. An EN input on each device is used to enable or disable the device. When disabled, all channels are switched off.
Analog output of on channel clamped within power supplies if an overvoltage occur
Latch-up proof construction
Low on resistance (270R typical)
Fast switching times
Low power dissipation (3.3mW maximum)
Fault and overvoltage protection
Break-before-make construction
TTL and CMOS compatible inputs
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADG509FBRNZ Даташит PDF

20 страницы, 282 КБ

07/19/2011
