AD9923ABBCZ Купить - ADI Чип интерфейса

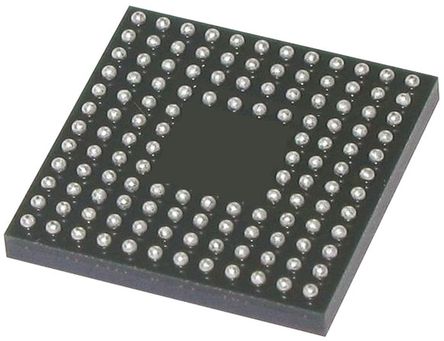

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9923ABBCZ

ADI

AFE Video 1ADC 12Bit 3V 105Pin CSP-BGA

Наличие: 246 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 825.90

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC15003973

Категория продукта:

Чип интерфейса

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD9923ABBCZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9923ABBCZ
Производитель	ADI
ЧипСити Номер продукта	CC15003973
Жизненный Цикл Продукта	Active
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	105 Pin
Корпус/Пакет	BGA-105
Напряжение Питания (DC)	3.30 V
Ток Питания	20 mA
Количество Каналов	1 Channel
Количество Стежков	105 Position
Рассеяние Мощности	335 mW
Разрешение (биты)	12.0 Bit
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Входное напряжение	0.7 V
Длина	8 mm
Ширина	8 mm
Высота	0.91 mm
Рабочая Температура	-25℃ ~ 85℃
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

AD9923ABBCZ описание продукта

Product Details
The AD9923A is a complete 36 MHz front-end solution for digital still cameras and other CCD imaging applications. Similar to the AD9923 product, the AD9923A includes the analog front end (AFE), a fully programmable timing generator (TG), and a 15-channel vertical driver (V-driver). A _Precision Timing_ core allows adjustment of high speed clocks with approximately 600 ps resolution at 36 MHz operation.
The on-chip V-driver supports up to 15 channels for use with 5-field, 10-phase CCDs.
The analog front end includes black level clamping, CDS, VGA, and a 12-bit ADC. The timing generator and V-driver provide all the necessary CCD clocks: RG, H-clocks, vertical clocks, sensor gate pulses, substrate clock, and substrate bias control. The internal registers are programmed using a 3-wire serial interface.
Packaged in an 8 mm × 8 mm CSP_BGA, the AD9923A is specified over an operating temperature range of −25°C to +85°C.
**Applications**
Digital still cameras
### Features and Benefits
Integrated 15-channel V-driver
12-bit, 36 MHz analog-to-digital converter (ADC)
Similar register map to the AD9923
5-field, 10-phase vertical clock support
Complete on-chip timing generator
Precision Timing core with <600 ps resolution
Correlated double sampler (CDS)
6 dB to 42 dB 10-bit variable gain amplifier (VGA)
Black level clamp with variable level control
On-chip 3 V horizontal and RG drivers
2-phase and 4-phase H-clock modes
Electronic and mechanical shutter support
