AD9920ABBCZ Купить - ADI Цифровой сигнальный процессор DSP

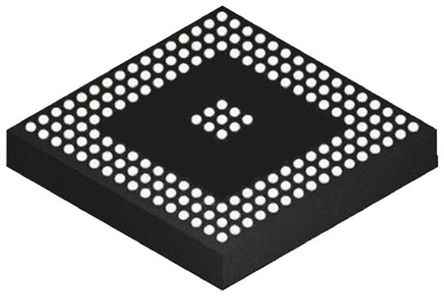

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9920ABBCZ

ADI

AFE General Purpose 1ADC 12Bit 1.8V/3V 105Pin CSP-BGA

Наличие: 1,128 шт.

Адрес доставки: Москва

Цена: ₽ 692.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC5278339

Категория продукта:

Цифровой сигнальный процессор DSP

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9920ABBCZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9920ABBCZ
Производитель	ADI
ЧипСити Номер продукта	CC5278339
Категория продукта	Цифровой сигнальный процессор DSP
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	105 Pin
Корпус/Пакет	CSPBGA-105
Напряжение Питания (DC)	1.60V (min)
Ток Питания	27 mA
Количество Каналов	1 Channel
Количество Стежков	105 Position
Количество Битов	12 Bit
Рассеяние Мощности	110 mW
Разрешение (биты)	12.0 Bit
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания (Макс)	2 V
Напряжение питания (мин)	1.6 V
Входное напряжение	3 V
Длина	8.1 mm
Ширина	8.1 mm
Высота	0.91 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9920ABBCZ описание продукта

The AD9920ABBCZ is a highly integrated Charge-Coupled Device (CCD) Signal Processor. It includes a complete analog front end (AFE) with analog-to-digital conversion, combined with a full-function programmable timing generator and 19-channel vertical driver (V-driver). The timing generator is capable of supporting up to 24 vertical clock signals to control advanced CCDs. The on-chip V-driver supports up to 19 channels for use with six-field CCDs. A Precision Timing® core allows adjustment of high speed clocks with approximately 400 s resolution at 40.5MHz operation. The AD9920A also contains six GPOs that can be used for shutter and system functions. The analog front end includes black level clamping, variable gain CDS and a 12-bit ADC. The timing generator provides all the necessary CCD clocks: RG, H-clocks, V-clocks, sensor gate pulses, substrate clock and substrate bias control.
Integrated 19-channel V-driver
1.8V AFETG core
24 Programmable vertical clock signals
Correlated double sampler (CDS) with -3dB, 0dB, +3dB and +6dB gain
12-bit, 40.5MHz analog-to-digital converter (ADC)
Black level clamp with variable level control
Complete on-chip timing generator
Precision Timing core with 400ps resolution
On-chip 3V horizontal and RG drivers
General-purpose outputs (GPOs) for shutter and system support
On-chip sync generator with external sync input
On-chip 1.8V low dropout (LDO) regulator
