AD9203ARU Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

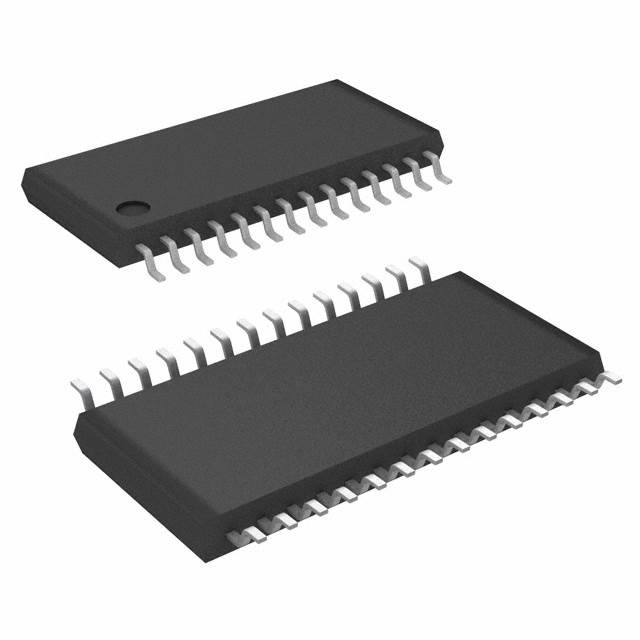

AD9203ARU

ADI

IC ADC 10Bit 40MSPS 3V 28-TSSOP

Наличие: 1,445 шт.

Адрес доставки: Москва

Цена: ₽ 572.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC12426433

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9203ARU характеристики

Атрибут	Значение атрибута
Номенклатура	AD9203ARU
Производитель	ADI
ЧипСити Номер продукта	CC12426433
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Количество Цепей	1 Circuit
Количество Битов	10 Bit
Рассеяние Мощности	108 W
Частота Выборки	40 Msps
Разрешение (биты)	10.0 Bit
Входная Ёмкость	1.40 pF
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	108 mW
Количество входных каналов	1 Channel
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	End of Life
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9203ARU описание продукта

Product Details
The AD9203 is a monolithic low power, single supply, 10-bit, 40 MSPS analog-to-digital converter with an on-chip voltage reference. It uses a multistage differential pipeline architecture at 40 MSPS data rate and guarantees no missing codes over the full operating temperature range. Its input range may be adjusted between 1 V and 2 V p-p.
The ADC has an on-board programmable reference. An external reference can also be chosen to suit the DC accuracy and temperature drift requirements of an application. An external resistor can be used to reduce power consumption when operating at lower sampling rates.
A single clock input is used to control all internal conversion cycles. The digital output data is presented in straight binary or two"s complement output format. An out-of-range signal (OTR) indicates an over-flow condition that can be used with the most significant bit to determine over-flow or under-flow. The AD9203 can operate with a supply range from 2.7 V to 3.6 V, attractive for low power operation in high-speed portable applications.
Fabricated on an advanced CMOS process, the AD9203 is available in a 28-pin thin shrink small outline package (28 TSSOP) specified over the industrial temperature range (-40°C to +85°C).
### Features and Benefits
Power Dissipation: 74 mW (3 V Supply, 40 MSPS)
ENOB: 9.5 at Fin = 20 MHz
Operation Between 2.7 V to 3.6 V Supply
Input Range: 1 to 2 V p-p differential or single-ended
Differential Linearity: ±0.25 LSB
Adjustable On-Chip Voltage Reference
Power-Down (Standby) Mode, 0.65 mW
Adjustable Power Consumption
IF Under-Sampling Beyond 130 MHz
Out of Range Indicator
Two"s Complement or Straight
Binary Output
Internal Clamp Circuit
Qualified for automotive applications
Download AD9203W Data Sheet

Показывать

AD9203ARU Даташит PDF

28 страницы, 1207 КБ

08/09/2004
