AD9201ARSZ

ADI

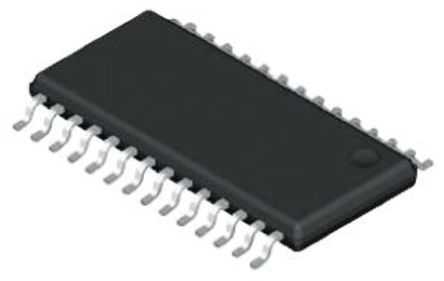

ANALOG DEVICES AD9201ARSZ Analog to Digital Converter, 10Bit, 20MSPS, Single, 2.7V, 5.5V, SSOP

Наличие: 1,254 шт.

Адрес доставки: Москва

Цена: ₽ 758.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC440278

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9201ARSZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9201ARSZ
Производитель	ADI
ЧипСити Номер продукта	CC440278
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Напряжение Питания (DC)	2.70V (min)
Ток Питания	71.6 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	28 Position
Количество Битов	10 Bit
Рассеяние Мощности	215 mW
Частота Выборки	20 Msps
Потребляемая Мощность	215 mW
Разрешение (биты)	10.0 Bit
Входная Ёмкость	2.00 pF
Входной Импеданс	9.00 GΩ
Количество АЦП	2 ADC
Количество входов	2 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	2 Channel
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Входное напряжение	1.5 V
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9201ARSZ описание продукта

The AD9201ARSZ is a 2-channel 10-bit resolution CMOS Analog-to-digital Converter (ADC) optimized specifically for applications where close matching between two ADC is required. The 20MHz sampling rate and wide input bandwidth will cover both narrowband and spread-spectrum channels. The converter integrates two 20MSPS ADC, 2-input buffer amplifiers, an internal voltage reference and multiplexed digital output buffers. Each ADC incorporates a simultaneous sampling sample-and-hold amplifier at its input. The analog inputs are buffered, no external input buffer op amp will be required in most applications. The ADC is implemented using a multistage pipeline architecture that offers accurate performance and guarantees no missing codes. The outputs of the ADC are ported to a multiplexed digital output buffer. It is manufactured on an advanced low cost CMOS process, operates from a single supply from 2.7 to 5.5V and consumes 215mW of power.
Differential nonlinearity error - 0.4LSB
On-chip analog input buffers
On-chip reference
Over nine effective bits
No missing codes guaranteed

Показывать

AD9201ARSZ Даташит PDF

20 страницы, 432 КБ

08/25/1999
