AD8274ARZ Купить - ADI Операционный усилитель

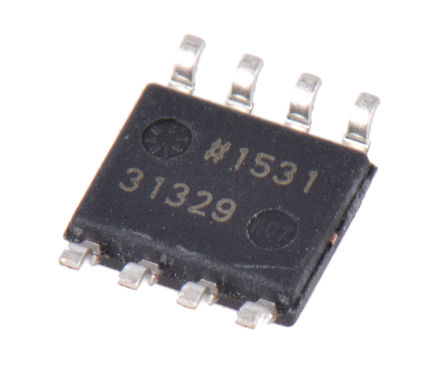

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8274ARZ

ADI

ANALOG DEVICES AD8274ARZ Differential Amplifier, Low Distortion, 1 Amplifiers, 700µV, 20MHz, -40℃, 85℃

Наличие: 971 шт.

Адрес доставки: Москва

Цена: ₽ 518.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC218536

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 13.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8274ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8274ARZ
Производитель	ADI
ЧипСити Номер продукта	CC218536
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Ток Питания	2.3 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	77 dB
Ширина Ленты	20 MHz
Скорость Нарастания	20.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	20 MHz
Входное Напряжение Смещения	700 µV
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	77 dB
Минимальный диапазон CMRR	83 dB
Напряжение питания	2.5V ~ 18V
Напряжение питания (Макс)	30V ~ 50V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8274ARZ описание продукта

Product Details
The AD8274 is a difference amplifier that delivers excellent ac and dc performance. Built on Analog Devices, Inc., proprietary _i_Polar® process and laser-trimmed resistors, AD8274 achieves a breakthrough in distortion vs. current consumption and has excellent gain drift, gain accuracy, and CMRR.
Distortion in the audio band is an extremely low 0.00025% (112 dB) at a gain of ½ and 0.00035% (109 dB) at a gain of 2 while driving a 600 Ω load.
With supply voltages up to ±18 V (+36 V single supply), the AD8274 is well suited for measuring large industrial signals. Additionally, the part’s resistor divider architecture allows it to measure voltages beyond the supplies.
With no external components, the AD8274 can be configured as a G = ½ or G = 2 difference amplifier. For single-ended applications that need high gain stability or low distortion performance, the AD8274 can also be configured for several gains ranging from −2 to +3.
The excellent distortion and dc performance of the AD8274, along with its high slew rate and bandwidth, make it an excellent ADC driver. Because of the part’s high output drive, it also makes a very good cable driver.
The AD8274 only requires 2.6 mA maximum supply current. It is specified over the industrial temperature range of −40°C to +85°C and is fully RoHS compliant. For the dual version, see the AD8273 data sheet.
**Applications**
ADC driver
High performance audio
Instrumentation amplifier building blocks
Level translators
Automatic test equipment
Sine/cosine encoders
### Features and Benefits
Very low distortion
0.00025% THD + N ( 20 kHz)
0.0015% THD + N (100 kHz)
Drives 600 Ω loads
Excellent gain accuracy
0.03% maximum gain error
2 ppm/°C maximum gain drift
Gains of ½ or 2
AC specifications
20 V/µs minimum slew rate
800 ns to 0.01% settling time
High accuracy dc performance
83 dB minimum CMRR
700 µV maximum offset voltage
8-lead SOIC and MSOP packages
Supply current: 2.6 mA maximum
Supply range: ±2.5 V to ±18 V

Показывать

AD8274ARZ Даташит PDF

16 страницы, 369 КБ

08/03/2011

просматривать

AD8274ARZ Даташит PDF

17 страницы, 385 КБ

08/03/2011

просматривать

AD8274ARZ Даташит PDF

16 страницы, 363 КБ

08/03/2011

просматривать

AD8274ARZ Даташит PDF

4 страницы, 388 КБ

02/19/2001

просматривать

AD8274ARZ Даташит PDF

16 страницы, 386 КБ

03/29/2012

просматривать

AD8274ARZ Даташит PDF

17 страницы, 359 КБ

02/05/2016

просматривать

AD8274ARZ Даташит PDF

17 страницы, 448 КБ

08/03/2011

просматривать

AD8274ARZ Даташит PDF

17 страницы, 389 КБ

06/19/2019

просматривать

AD8274ARZ Другие Даташит

3 страницы, 160 КБ

02/17/2010

просматривать

AD8274ARZ Другие Даташит

3 страницы, 209 КБ

08/21/2009

просматривать
