AD8221ARMZ Купить - ADI Усилитель прибора

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8221ARMZ

ADI

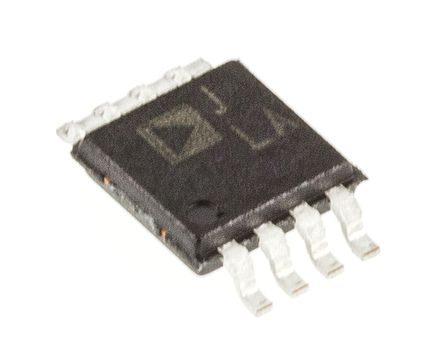

ANALOG DEVICES AD8221ARMZ Instrument Amplifier, 1 Amplifier, 70μV, 2V/µs, 825kHz, ± 2.3V to ± 18V, MSOP

Наличие: 248 шт.

Адрес доставки: Москва

Цена: ₽ 430.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC160800

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8221ARMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8221ARMZ
Производитель	ADI
ЧипСити Номер продукта	CC160800
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Напряжение Питания (DC)	15.0 V
Рабочее Напряжение	2.3V ~ 18V
Ток Питания	900 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	200 mW
Коэффициент Ослабления Синфазного Сигнала	130 dB
Ширина Ленты	825 kHz
Скорость Нарастания	2.00 V/μs
Входное Напряжение Смещения	70 µV
Входной Ток Смещения	500 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	825 kHz
Рассеиваемая Мощность (Макс)	200 mW
Минимальный диапазон CMRR	130 dB
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	2.3 V
Длина	3 mm
Ширина	3 mm
Высота	0.84 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	PB free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8221ARMZ описание продукта

The AD8221ARMZ is a Precision Instrumentation Amplifier that delivers the industry"s highest CMRR over frequency in its class. The CMRR of instrumentation amplifier on the market today falls off at 200Hz. In contrast, this maintains a minimum CMRR of 80dB to 10kHz for all grades at G=1. High CMRR over frequency allows this to reject wideband interference and line harmonics, greatly simplifying filter requirements. Possible applications include precision data acquisition, biomedical analysis and aerospace instrumentation. A single resistor sets the gain from 1 to 1000. This operates on both single and dual supplies and is well suited for applications where ±10V input voltages are encountered.
Programmable gain affords user design flexibility
Easy to use
Available in space-saving MSOP
Gain set with 1 external resistor
Operational up to 125°C
Excellent AC specifications
Low noise
High accuracy dc performance
Product features patented or proprietary protection circuitry, damage may occur on devices subjected to high energy ESD.

Показывать

AD8221ARMZ Даташит PDF

24 страницы, 506 КБ

03/16/2011
