AD8226ARZ Купить - ADI Усилитель прибора

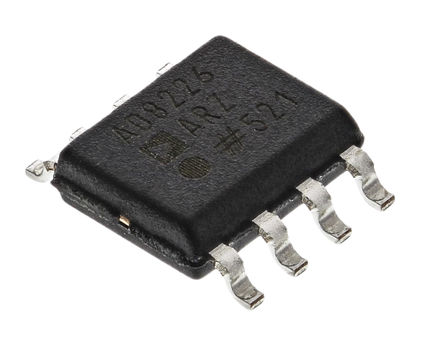

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8226ARZ

ADI

ANALOG DEVICES AD8226ARZ Instrument Amplifier, 1, 200V, 0.4V/ s, 1.5MHz, 1.35V to 18V, SOIC

Наличие: 1,030 шт.

Адрес доставки: Москва

Цена: ₽ 177.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC93370

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8226ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8226ARZ
Производитель	ADI
ЧипСити Номер продукта	CC93370
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Ток Питания	350 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	80 dB
Ширина Ленты	1.5 MHz
Скорость Нарастания	400 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.5 MHz
Входное Напряжение Смещения	200 µV
Входной Ток Смещения	20 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1.5 MHz
Минимальный диапазон CMRR	80 dB
Напряжение питания	2.2V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	2.2 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8226ARZ описание продукта

The AD8226ARZ is a wide supply range, rail-to-rail output Instrumentation Amplifier that requires only one external resistor to set any gain between 1 and 1000. This is designed to work with a variety of signal voltages. A wide input range and rail-to-rail output allow the signal to make full use of the supply rails. Because the input range also includes the ability to go below the negative supply, small signals near ground can be amplified without requiring dual supplies. The robust inputs are designed to connect to real world sensors. In addition to its wide operating range, this can handle voltages beyond the rails. For example, with a ±5V supply, the part is guaranteed to withstand ±35V at the input with no damage. Minimum as well as maximum input bias currents are specified to facilitate open wire detection. This is perfect for multichannel, space-constrained industrial applications.
Gain set with 1 external resistor
Input voltage goes below ground
Inputs protected beyond supplies
Very wide power supply range
2.2 to 36V Single supply
±1.35 to ±18V Dual supplies
90dB Minimum for BR models CMRR (G = 1)
22nV/√Hz Input noise
350µA Typical supply current
Product features patented or proprietary protection circuitry, damage may occur on devices subjected to high energy ESD.

Показывать

AD8226ARZ Даташит PDF

28 страницы, 664 КБ

09/26/2012
