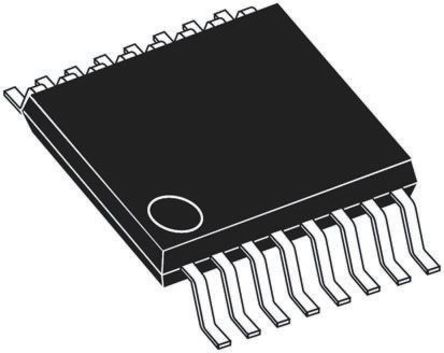

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7843ARUZ

ADI

Dual Channel Single Analog to Digital Converter SAR 125KSPS 12Bit Serial 16Pin TSSOP

Наличие: 1,199 шт.

Адрес доставки: Москва

Цена: ₽ 94.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC345015

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 02.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7843ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7843ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC345015
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	2.20V (min)
Ток Питания	240 µA
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Стежков	16 Position
Количество Битов	12 Bit
Рассеяние Мощности	1.368 W
Частота Выборки	125 KSPS
Разрешение (биты)	12.0 Bit
Входная Ёмкость	37.0 pF
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1.368 mW
Количество входных каналов	2 Channel
Напряжение питания	2.2V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.2 V
Входное напряжение	2.5 V
Длина	5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7843ARUZ описание продукта

The AD7843ARUZ is a 12-bit Successive Approximation ADC with a synchronous serial interface and low on resistance switches for driving touch screens. The part operates from a single 2.2 to 5.25V power supply and features throughput rates greater than 125kSPS. The external reference applied to the AD7843 can be varied from 1V to +VCC, while the analog input range is from 0V to VREF. This touch screen digitizer includes a shutdown mode that reduces the current consumption to less than 1µA. It features on-board switches. This, coupled with low power and high speed operation, makes this device ideal.
4-wire Touch screen interface
Ratiometric conversion
High speed serial interface
2 Auxiliary analog inputs
1µA Maximum shutdown mode
Low power consumption
Versatile serial I/O port
Ratiometric conversion mode available eliminating errors due to on board switch resistances

Показывать

AD7843ARUZ Даташит PDF

20 страницы, 274 КБ

03/25/2004
