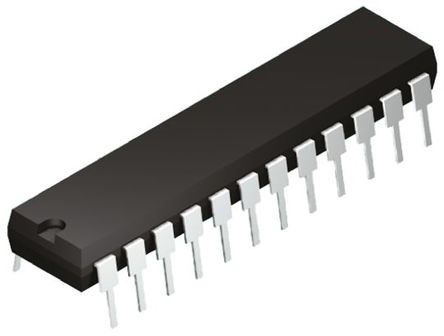

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

AD7731BNZ

Analog Devices

Аналого-цифровой конвертер AD7731BNZ, 24 бита, частота вывода 6,4 кГц, одиночный режим работы, напряжение входных сигналов 2,7 В – 5,25 В, тип корпуса DIP.

Наличие: 967 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 2,047.58

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Analog Devices

ЧипСити Номер продукта:

CC1416630

Категория продукта:

Микросхема Преобразователь AD

Упаковка: DIP-24

Дата доставки: 7 дней

Оплата:

Обновлено 09.11.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD7731BNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7731BNZ
Производитель	Analog Devices
ЧипСити Номер продукта	CC1416630
Жизненный Цикл Продукта	Active
Категория продукта	Микросхема Преобразователь AD
Даташит
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	DIP-24
Напряжение Питания (DC)	2.70V (min)
Ток Питания	10.3 mA
Количество Цепей	1 Circuit
Количество Каналов	3 Channel
Количество Стежков	24 Position
Количество Битов	24 Bit
Рассеяние Мощности	67.5 mW
Частота Выборки	6.4 ksps
Разрешение (биты)	24.0 Bit
Входной Импеданс	9.00 GΩ
Количество АЦП	1 ADC
Количество входов	3, 5 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	67.5 mW
Количество входных каналов	3 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	32.51 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

AD7731BNZ описание продукта

Детали продукта
AD7731 представляет собой полноценное аналого-целевое устройство для применения в контроле процессов. Устройство имеет программируемый передаточный элемент с повышенной чувствительностью, что позволяет ему принимать различные диапазоны входных сигналов, включая сигналы низкого уровня, непосредственно от датчика. Архитектура устройства типа Sigma-Delta состоит из аналого-модулятора и программируемого цифрового фильтра с низким порогом прохождения, что позволяет регулировать параметры фильтра: порог прохождения, частоту вывода и время установления состояния.
Устройство имеет три буферизованных дифференциальных входа с программируемой чувствительностью (которые можно настроить как пять псевдодифференциальных входов), а также дифференциальный вход для калибровки. Устройство работает от одного источника напряжения +5 В и принимает семь диапазонов аналоговых входных сигналов: 0 до +20 мВ, +40 мВ, +80 мВ, +160 мВ, +320 мВ, +640 мВ и +1,28 В; а также семь диапазонов биполярных сигналов: ±20 мВ, ±40 мВ, ±80 мВ, ±160 мВ, ±320 мВ, ±640 мВ и ±1,28 В. Максимальное разрешение входного сигнала составляет 16 бит при частоте вывода 800 Гц. Устройство может переключаться между каналами с временем установления 1 мс и сохранять уровень производительности 13 бит максимального разрешения.
Серийный интерфейс устройства можно настроить для работы с тремя проводами; устройство совместимо с микроконтроллерами и цифровыми сигнальными процессорами. AD7731 имеет возможности самокалибровки и калибровки системы; отклонение смещения составляет менее 5 нВ/°C, а отклонение чувствительности – менее 2 ppm/°C.
Устройство доступно в корпусах DIP с 24 контактами, SOIC с 24 контактами и TSSOP с 24 контактами.
**Применения**
* Контроль процессов
* ПЛК/ДЦС
* Промышленная приборостроение
### Особенности и преимущества
* 24-битный аналого-цифровой конвертер типа Sigma-Delta
* Разрешение входного сигнала 16 бит на частоте вывода 800 Гц
* Программируемая частота вывода до 6,4 кГц
* Программируемый передаточный элемент
* Нелинейность ±0,0015%
* Буферизованные дифференциальные входы
* Программируемые пороги фильтра
* Режим _FAST_Step™* для последовательного управления каналами
* Работа от одного источника напряжения
* FASTStep является товарным знаком компании Analog Devices, Inc.
