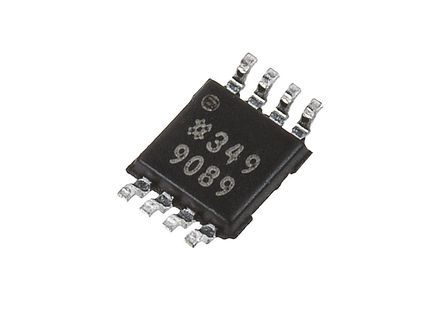

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7680ARMZ

ADI

ANALOG DEVICES AD7680ARMZ Analog to Digital Converter, 16Bit, 100KSPS, 2.5V, 5.5V, MSOP

Наличие: 1,064 шт.

Адрес доставки: Москва

Цена: ₽ 1,091.19

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC956444

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7680ARMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7680ARMZ
Производитель	ADI
ЧипСити Номер продукта	CC956444
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	2.50V (min)
Ток Питания	5.20 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Количество Битов	16 Bit
Рассеяние Мощности	26.4 W
Частота Выборки	100 ksps
Разрешение (биты)	16.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	26.4 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.5 V
Входное напряжение	5.5 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7680ARMZ описание продукта

The AD7680ARMZ is a 16-bit fast, low power successive approximation Analog-to-digital Converter (ADC). The part operates from a single 2.5 to 5.5V power supply and features throughput rates up to 100kSPS. The part contains a low noise, wide bandwidth track-and-hold amplifier that can handle input frequencies in excess of 7MHz. The conversion process and data acquisition are controlled using CS and the serial clock, allowing the devices to interface with microprocessors or DSPs. The input signal is sampled on the falling edge of CS and the conversion is also initiated at this point. It uses advanced design techniques to achieve very low power dissipation at fast throughput rates. The reference for the part is taken internally from VDD, which allows the widest dynamic input range to the ADC.
Wide input bandwidth
Flexible power/serial clock speed management
No pipeline delays
High speed serial interface SPI™/QSPI™/MICROWIRE™/DSP compatible
