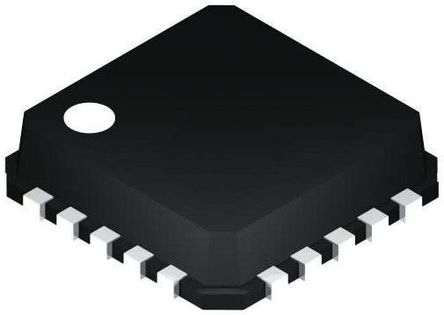

AD7291BCPZ

ADI

ANALOG DEVICES AD7291BCPZ Analog to Digital Converter, 12Bit, 22.22KSPS, Single, 1.65V, 3.6V, LFCSP

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 754.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC113446

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7291BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7291BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC113446
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	LFCSP-20
Напряжение Питания (DC)	1.65V (min)
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	12 Bit
Рассеяние Мощности	12.6 W
Частота Выборки	22.22 ksps
Разрешение (биты)	12.0 Bit
Входная Ёмкость	34.0 pF
Количество АЦП	1 ADC
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	12.6 mW
Количество входных каналов	8 Channel
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Входное напряжение	2.5 V
Длина	4.1 mm
Ширина	4.1 mm
Высота	0.73 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7291BCPZ описание продукта

The AD7291BCPZ is a 12-bit low power successive approximation Analog-to-digital Converter (ADC) with an internal temperature sensor. The part contains a 9-channel multiplexer and a track-and-hold amplifier than can handle frequencies up to 30MHz. The device has an on-chip 2.5V reference that can be disabled to allow the use of an external reference. It provides a 2-wire serial interface compatible with I²C interfaces. The I²C interface supports standard and fast I²C interface modes. The converter normally remains in a partial power-down state while not converting and powers up for conversions. The conversion process can be controlled by a command mode where conversions occur across I²C write operations or an auto-cycle mode selected through software control. It offers a programmable sequencer, which enables the selection of a pre-programmable sequence of channels for conversion.
Temperature sensor accuracy of ±1°C typical
Channel sequencer operation
I²C-compatible serial interface supports standard and fast speed modes
Out of range indicator/alert function
Power-down current - 12µA maximum

Показывать

AD7291BCPZ Даташит PDF

11 страницы, 204 КБ

08/22/2017
