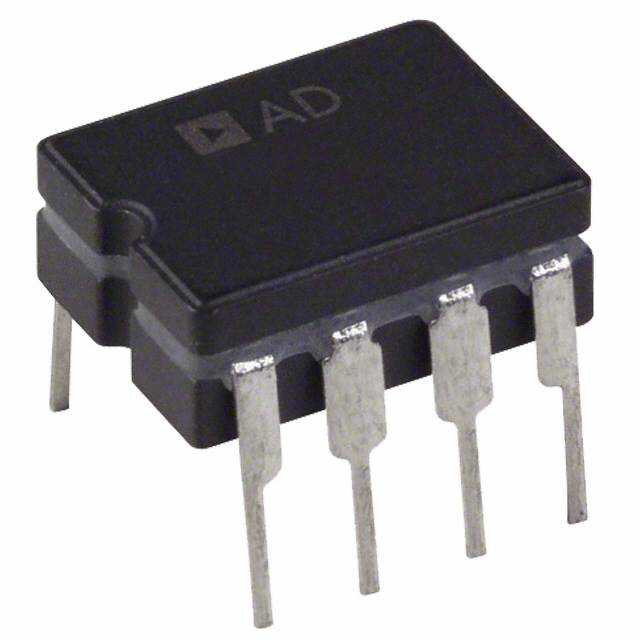

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD712AQ

ADI

ANALOG DEVICES AD712AQ Operational Amplifier, Dual, 2 Amplifier, 4MHz, 20V/µs, ± 4.5V to ± 18V, DIP, 8Pins

Наличие: 971 шт.

Адрес доставки: Москва

Цена: ₽ 2,347.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC820050

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD712AQ характеристики

Атрибут	Значение атрибута
Номенклатура	AD712AQ
Производитель	ADI
ЧипСити Номер продукта	CC820050
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	CDIP-8
Ток Питания	5 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Входная Ёмкость	5.50 pF
Ширина Ленты	4 MHz
Скорость Нарастания	20.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	4 MHz
Входной Импеданс	3.00 TΩ
Входное Напряжение Смещения	300 µV
Входной Ток Смещения	25 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	4 MHz
Gain Bandwidth	70 dB
Минимальный диапазон CMRR	70 dB
Высота	3.56 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD712AQ описание продукта

Product Details
The AD712 is a high speed, precision monolithic operational amplifier offering high performance at very modest prices. Its very low offset voltage and offset voltage drift are the results of advanced laser wafer trimming technology. These performance benefits allow the user to easily upgrade existing designs that use older precision BiFETs and, in many cases, bipolar op amps.
The superior ac and dc performance of this op amp makes it suitable for active filter applications. With a slew rate of 16 V/µs and a settling time of 1 µs to ±0.01%, the AD712 is ideal as a buffer for 12-bit D/A and A/D Converters and as a high-speed integrator. The settling time is unmatched by any similar IC amplifier.
The combination of excellent noise performance and low input current also make the AD712 useful for photo diode preamps. Common-mode rejection of 88 dB and open loop gain of 400 V/mV ensure 12-bit performance even in high-speed unity gain buffer circuits.
The AD712 is pinned out in a standard op amp configuration and is available in seven performance grades. The AD712J and AD712K are rated over the commercial temperature range of 0°C to +70°C. The AD712A, AD712B and AD712C are rated over the industrial temperature range of -40°C to +85°C. The AD712S and AD712T are rated over the military temperature range of -55°C to +125°C and are available processed to MIL-STD- 883B, Rev. C. Extended reliability PLUS screening is available, specified over the commercial and industrial temperature ranges. PLUS screening includes 168-hour burn-in, as well as other environmental and physical tests.
The AD712 is available in an 8-pin plastic mini-DIP, SOIC, cerdip, TO-99 metal can, or in chip form.
AD712-EP Supports defense and aerospace applications (AQEC standard)
### Features and Benefits
Enhanced replacement for LF412 and TL082
AC performance
Settles to ±0.01% in 1.0 µs
16 V/µs minimum slew rate (AD712J)
3 MHz minimum unity-gain bandwidth (AD712J)
DC performance
200 V/mV minimum open-loop gain (AD712K)
Surface mount available in tape and reel in accordance with the EIA-481A standard
MIL-STD-883B parts available
See data sheet for additional features
**AD712-EP supports defense and aerospace applications (AQEC standard)**
Download AD712-EP Data Sheet (pdf)
Military temperature range (−55°C to +125°C)
Controlled manufacturing baseline
One assembly/test site
One fabrication site
Enhanced product change notification
Qualification data available on request
V62/11603 DSCC Drawing Number
