AD632ADZ Купить - ADI Активная деталь

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD632ADZ

ADI

Analog Multiplier-Divider 4Bit 14Pin SBC DIP

Наличие: 1,051 шт.

Адрес доставки: Москва

Цена: ₽ 4,552.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC643634

Категория продукта:

Активная деталь

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD632ADZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD632ADZ
Производитель	ADI
ЧипСити Номер продукта	CC643634
Категория продукта	Активная деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	CDIP-14
Напряжение Питания (DC)	8.00V (min)
Ток Питания	6 mA
Количество Стежков	14 Position
Количество Битов	4 Bit
Скорость Нарастания	20.0 V/μs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	8 V
Входное напряжение	12 V
Длина	19.08 mm
Ширина	7.11 mm
Высота	2.06 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD632ADZ описание продукта

Product Details
The AD632 is an internally trimmed monolithic four-quadrant multiplier/divider. The AD632B has a maximum multiplying error of ±0.5% without external trims.
Excellent supply rejection, low temperature coefficients and long term stability of the on-chip thin film resistors and buried zener reference preserve accuracy even under adverse conditions. The simplicity and flexibility of use provide an attractive alternative approach to the solution of complex control functions.
The AD632 is pin-for-pin compatible with the industry standard AD532 with improved specifications and a fully differential high impedance Z-input. The AD632 is capable of providing gains of up to X10, frequently eliminating the need for separate instrumentation amplifiers to precondition the inputs. The AD632 can be effectively employed as a variable gain differential input amplifier with high common-mode rejection. The effectiveness of the variable gain capability is enhanced by the inherent low noise of the AD632: 90 µV rms.
**Product Highlights**
Guaranteed performance over temperature.
The AD632A and AD632B are specified for maximum multiplying errors of ±1.0% and ±0.5% of full scale, respectively, at +25°C and are rated for operation from −25°C to +85°C.
Maximum multiplying errors of ±2.0% (AD632S) and ±1.0% (AD632T) are guaranteed over the extended temperature range of −55°C to +125°C.
High reliability.
The AD632S and AD632T series are available with MIL-STD-883 Level B screening.

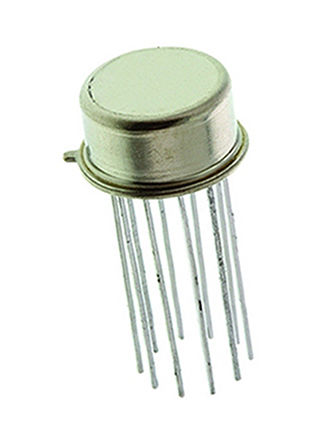

All devices are available in either the hermetically sealed TO-100 metal can or ceramic DIP package.
### Features and Benefits
All Inputs (X, Y and Z) Differential, High Impedance for [(X1 - X2) (Y1 - Y2)/10] + Z2 Transfer Function
Scale-Factor Adjustable to Provide up to X10 Gain
Pretrimmed to ±0.5% Max 4-Quadrant Error
Low Noise, Design: 90 µV rms,
10 Hz-10 kHz
Low Cost, Monolithic Construction
Excellent Long-Term Stability
