AD580LH Купить - ADI Опорный чип напряжения

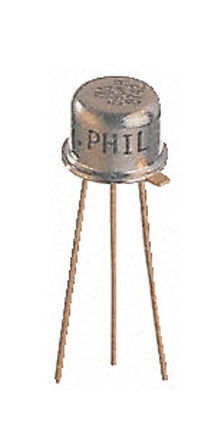

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD580LH

ADI

Reference, Voltage; TO-52; 1mA (Typ.); 10mV (Max.); 350mW (Max.) @ 25℃

Наличие: 967 шт.

Адрес доставки: Москва

Цена: ₽ 1,780.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC533946

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD580LH характеристики

Атрибут	Значение атрибута
Номенклатура	AD580LH
Производитель	ADI
ЧипСити Номер продукта	CC533946
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-52-3
Номинальный Ток	1.50 mA
Допустимое Отклонение Ёмкости	±0.4 %
Входное Напряжение (DC)	30.0V (max)
Выходное Напряжение	2.5 V
Выходной Ток	10 mA
Ток Питания	1.5 mA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Максимальное входное напряжение	40 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	2.5 V
Выходное напряжение (мин)	2.5 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
точность	0.4 %
Уровень напряжения	2.5 V
Входное напряжение	4.5V ~ 30V
Длина	5.84 mm
Ширина	5.84 mm
Высота	3.81 mm
Рабочая Температура	0℃ ~ 70℃
Коэффициент Температуры	±25 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD580LH описание продукта

PRODUCT DESCRIPTION
The AD580 is a three-terminal, low cost, temperature compensated, bandgap voltage reference which provides a fixed 2.5 V output for inputs between 4.5 V and 30 V. A unique combination of advanced circuit design and laser-wafer trimmed thin film resistors provide the AD580 with an initial tolerance of ±0.4%, a temperature stability of better than 10 ppm/°C and long-term stability of better than 250 µV. In addition, the low quiescent current drain of 1.5 mA max offers a clear advantage over classical Zener techniques.
FEATURES
Laser Trimmed to High Accuracy: 2.500 V 6 0.4%
3-Terminal Device: Voltage In/Voltage Out
Excellent Temperature Stability: 10 ppm/8C (AD580M, U)
Excellent Long-Term Stability: 250 mV (25 mV/Month)
Low Quiescent Current: 1.5 mA max
Small, Hermetic IC Package: TO-52 Can
MIL-STD-883 Compliant Versions Available
