AD580JH Купить - ADI Опорный чип напряжения

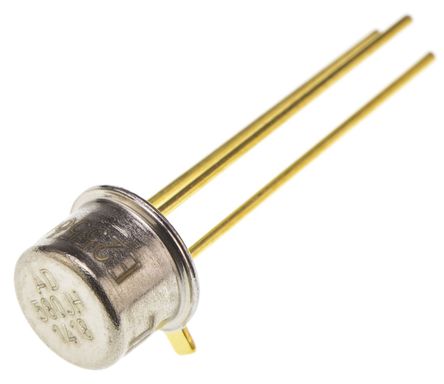

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD580JH

ADI

Reference, Voltage; TO-52; 1mA (Typ.); 10mV (Max.); 350mW (Max.) @ 25℃

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 1,347.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC283409

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD580JH характеристики

Атрибут	Значение атрибута
Номенклатура	AD580JH
Производитель	ADI
ЧипСити Номер продукта	CC283409
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-52-3
Номинальный Ток	1.50 mA
Допустимое Отклонение Ёмкости	±3 %
Входное Напряжение (DC)	4.50V ~ 30.0V
Выходное Напряжение	2.5 V
Выходной Ток	10 mA
Ток Питания	1.5 mA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Максимальное входное напряжение	40 V
Выходное напряжение (Макс)	2.5 V
Выходное напряжение (мин)	2.5 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
точность	±3 %
Входное напряжение	4.5V ~ 30V
Длина	5.84 mm
Ширина	5.84 mm
Высота	3.81 mm
Рабочая Температура	0℃ ~ 70℃
Коэффициент Температуры	±85 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD580JH описание продукта

The AD580JH is a 3-terminal temperature-compensated bandgap Voltage Reference which provides a fixed 2.5V output for inputs between 4.5 and 30V. An unique combination of advanced circuit design and laser-wafer trimmed thin film resistors provide the AD580 with an initial tolerance of ±0.4%, a temperature stability of better than 10ppm/°C and long-term stability of better than 250µV. In addition, the low quiescent current drain of 1.5mA maximum offers a clear advantage over classical Zener techniques. The AD580 is recommended as a stable reference for all 8-, 10- and 12-bit D/A converters that require an external reference. In addition, the wide input range of the AD580 allows operation with 5V logic supplies, making the AD580 ideal for digital panel meter applications or whenever only a single logic power supply is available.
2.500V ±0.4% Laser-trimmed to high accuracy
Voltage in/out 3-terminal device
1.5mA Maximum low quiescent current
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD580JH Даташит PDF

11 страницы, 158 КБ

11/10/2014
