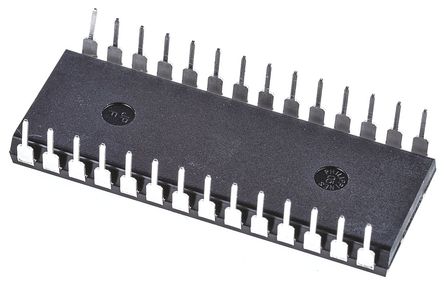

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD1674JNZ

ADI

ANALOG DEVICES AD1674JNZ Analog to Digital Converter, Dual, 12Bit, 100KSPS, Dual (+/-), -11.4V, 16.5V, DIP

Наличие: 427 шт.

Адрес доставки:

Цена: ₽ 1,425.91

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC288895

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD1674JNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD1674JNZ
Производитель	ADI
ЧипСити Номер продукта	CC288895
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	PDIP-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	-11.4 V (min)
Ток Питания	14.0 mA
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	12 Bit
Рассеяние Мощности	385 mW
Частота Выборки	100 ksps
Потребляемая Мощность	385 mW
Разрешение (биты)	12.0 Bit
Входной Импеданс	10.0 kΩ
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	575 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	16.5 V
Длина	39.75 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD1674JNZ описание продукта

The AD1674JNZ is a complete, multipurpose, 12-bit Analog-to-digital Converter (ADC) consisting of user-transparent on board sample-and-hold amplifier (SHA), 10V reference, clock and 3-state output buffers for microprocessor interface. The AD1674 is pin compatible with the industry standard AD574A and AD674A, but includes a sampling function while delivering a faster conversion rate. The on-chip SHA has a wide input bandwidth supporting 12-bit accuracy over the full Nyquist bandwidth of the converter. It is fully specified for AC parameters and DC parameters. The design is implemented using Analog Devices" BiMOS II process allowing high performance bipolar analog circuitry to be combined on the same die with digital CMOS logic.
SHA function is transparent to the user, no wait-states are needed for SHA acquisition
Flexible digital interface
Indefinite short to common momentary short to VCC REF OUT
Onboard sample-and-hold amplifier
Industry standard pin-outs
