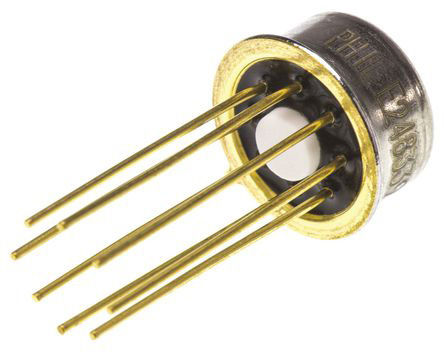

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD549LHZ

ADI

ANALOG DEVICES AD549LHZ Operational Amplifier, Single, 1 Amplifier, 1MHz, 3V/µs, ± 5V to ± 18V, TO-99, 8Pins

Наличие: 916 шт.

Адрес доставки: Москва

Цена: ₽ 3,360.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC482087

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD549LHZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD549LHZ
Производитель	ADI
ЧипСити Номер продукта	CC482087
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	TO-99-8
Рабочее Напряжение	5V ~ 18V
Ток Питания	600 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	500 mW
Коэффициент Ослабления Синфазного Сигнала	90 dB
Входная Ёмкость	800 fF
Ширина Ленты	1 MHz
Скорость Нарастания	3.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входной Импеданс	999 TΩ
Входное Напряжение Смещения	0.5 mV
Входной Ток Смещения	0.04 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	1 MHz
Рассеиваемая Мощность (Макс)	500 mW
Минимальный диапазон CMRR	90 dB
Длина	9.4 mm
Ширина	9.4 mm
Высота	4.7 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD549LHZ описание продукта

The AD549LHZ is an Ultralow Input Bias Current Operational Amplifier with very low input bias current. Input offset voltage and input offset voltage drift are laser trimmed for precision performance. The ultralow input current of the part is achieved with Topgate™ JFET technology. This technology allows fabrication of extremely low input current JFETs compatible with a standard junction isolated bipolar process. The 10¹⁵R common-mode impedance which results from the bootstrapped input stage ensures that the input current is essentially independent of the common mode voltage. It is suited for applications requiring very low input current and low input offset voltage. It excels as a preamp for a wide variety of current output transducers, such as photodiodes, photomultiplier tubes or oxygen sensors. The AD549 can also be used as a precision integrator or low droop sample-and-hold and is pin compatible with standard FET and electrometer operational amplifiers.
Ultralow input bias current
Input bias current guaranteed over the common-mode voltage range
Low offset voltage
Low offset drift
Low power
Low input voltage noise
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD549LHZ Даташит PDF

18 страницы, 1127 КБ

12/10/2014
