AD737 Купить - ADI

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD737

ADI

Low power, precision, monolithic true rms-to-dc converter with 200mV Full-scale Input Range

Наличие: 984 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC389429926

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD737 характеристики

Атрибут	Значение атрибута
Номенклатура	AD737
Производитель	ADI
ЧипСити Номер продукта	CC389429926
Даташит
3D модель	3D модель
Жизненный Цикл Продукта	Unknown
	Показывать Просмотр аналоги замена

AD737 описание продукта

Product Details
The AD737 is a low power, precision, monolithic, true rms-to-dc converter. It is laser trimmed to provide a maximum error of ±0.2 mV ± 0.3% of reading with sine wave inputs. Furthermore, it maintains high accuracy while measuring a wide range of input waveforms, including variable duty cycle pulses and triac (phase) controlled sine waves. The low cost and small physical size of this converter make it suitable for upgrading the performance of non-rms precision rectifiers in many applications. Compared to these circuits, the AD737 offers higher accuracy at equal or lower cost.
The AD737 computes the rms value of both the ac and dc input voltages, and is ac-coupled by adding an input capacitor. In this mode, the AD737 can resolve input signal levels of 100 μV rms or less, despite variations in temperature or supply voltage. High accuracy is maintained for input waveforms with crest factors of 1 to 3 and crest factors at 2.5% or less with respect to full-scale input level.
The AD737 has no output buffer amplifier, thereby significantly reducing dc offset errors occurring at the output, which makes the device highly compatible with high input impedance ADCs.
Requiring only 160 μA of power supply current, the AD737 is optimized for use in portable multimeters and other battery-powered applications. In power-down mode, the standby supply current in is typically 25 μA.
The AD737 has both high (1012 Ω) and low impedance input options. The high-Z FET input connects high source impedance input attenuators, and a low impedance (8 kΩ) input accepts rms voltages of up to 0.9 V while operating from the minimum power supply voltage of ±2.5 V. The two inputs can be used either single ended or differentially.
The AD737 achieves 1% of reading error bandwidth, exceeding 10 kHz for input amplitudes from 20 mV rms to 200 mV rms, while consuming only 0.72 mW.

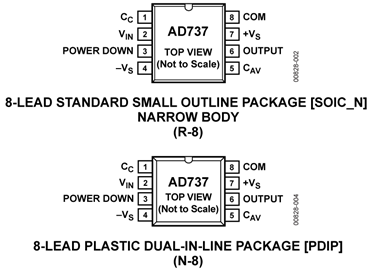

The AD737 is available in two performance grades. The AD737J and AD737K grades operate over the commercial temperature range of 0°C to 70°C. The AD737JR-5 is tested with supply voltages of ±2.5 V dc. The AD737A grade operates over the industrial temperature range of −40°C to +85°C. The AD737 is available in two low cost, 8-lead packages: PDIP and SOIC_N.
**Product Highlights**
1. Computes average rectified, absolute, or true rms value of a signal regardless of waveform.
2. Only one external component, an averaging capacitor, is required for the AD737 to perform true rms measurement.
3. The standby power consumption of 125 μW makes the AD737 suitable for battery-powered applications.
### Features and Benefits
Computes
True rms value
Average rectified value
Absolute value
200 mV full-scale input range (larger inputs with input attenuator)
Direct interfacing with 3½ digit CMOS analog-to-digital (ADCs)
High input impedance: 1012 Ω
Low input bias current: 25 pA maximum
High accuracy: ±0.2 mV ± 0.3% of reading
RMS conversion with signal crest factors up to 5
Wide power supply range: ±2.8 V, −3.2 V to ±16.5 V
Low power: 25 μA (typical) standby current
No external trims needed for specified accuracy
The AD737 output is negative-going; the AD736 is a positive output-going version of the same basic device

Показывать

AD737 Даташит PDF

24 страницы, 528 КБ

10/01/2015

просматривать

AD737 Другие Даташит

12 страницы, 639 КБ

02/20/1999

просматривать

AD737 Примечание по применению

8 страницы, 416 КБ

08/27/2003

просматривать
