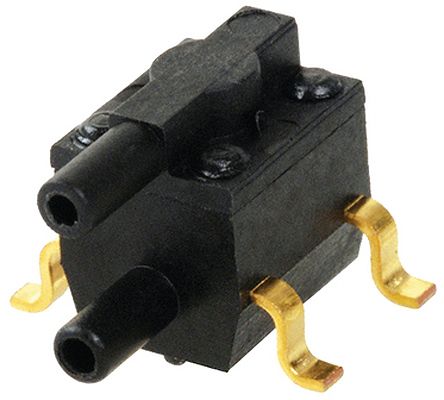

26PC05SMT

Honeywell

Pressure Sensor 0psi to 5psi Differential/Gage/Vacuum Gage 4Pin SMT

Наличие: 5,810 шт.

Адрес доставки: Москва

Цена: ₽ 3,318.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Honeywell

ЧипСити Номер продукта:

CC3630163

Категория продукта:

Датчики Давления

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

26PC05SMT характеристики

Атрибут	Значение атрибута
Номенклатура	26PC05SMT
Производитель	Honeywell
ЧипСити Номер продукта	CC3630163
Категория продукта	Датчики Давления
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	SMD-4
Напряжение Питания (DC)	10.0 V
Номинальное Напряжение (DC)	10.0 V
Выходное Напряжение	≤53.0 mV
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±1.5 %
Уровень напряжения	10 V
Напряжение питания	2.5V ~ 16V
Напряжение питания (Макс)	16 VDC
Длина	7.1 mm
Ширина	6.1 mm
Высота	7.7 mm
Вес	0.5 g
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
HTS кодекс	9026204000
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

26PC05SMT описание продукта

The 26PC SMT (Surface Mount Technology) Series pressure sensor, the first offering in the 20PC SMT family of pressure sensors, is a small, low cost, high value, pressure sensing solution for use with printed circuit boards (PCBs). Based on the lost established reliability and accuracy of the 26PC pressure sensor, the 26PC SMT offers reduced size with true SMT capability. The smaller size reduces the sensor"s footprint on the PCB, thereby reducing the size of the PCB. The 26PC SMT is the first pressure sensor capable of being used with other SMT components on the PCB, helping to lower installation costs and eliminate secondary operations. The sensor features Wheatstone bridge construction, silicon piezo resistive technology and ratio metric output for proven application flexibility, design simplicity and ease of manufacture. Although primarily designed for the medical industry, the 2PC SMT pressure sensor may be applied in any industry that requires a surface mount pressure sensor.*Features:**
* Alignment Pins for Position Accuracy
* Small Package Size (Less Than One Half the Size of the 26PC) and Compact Surface Mount Profile
* 3.18 mm (0.125 In.) Diameter Pick-Up Feature for Use in Pick and Place Machines
* Max. Peak Reflow Temperature of +260°C
* Gauge, Vacuum Gauge, Differential, Wet/Wet Differential Sensing Available in One Package
* True Wet/Wet Differential Sensing
* Proven Elastomeric Interconnections of the 20PC Family
* Temperature Compensation
* End Point Calibration
* Sensor Consists of Only Five Components
* Elastomeric Construction
* Wide Operating Temperature Range of –40°C to +85°C
