ZXGD3005E6TA Купить - Diodes Драйвер FET

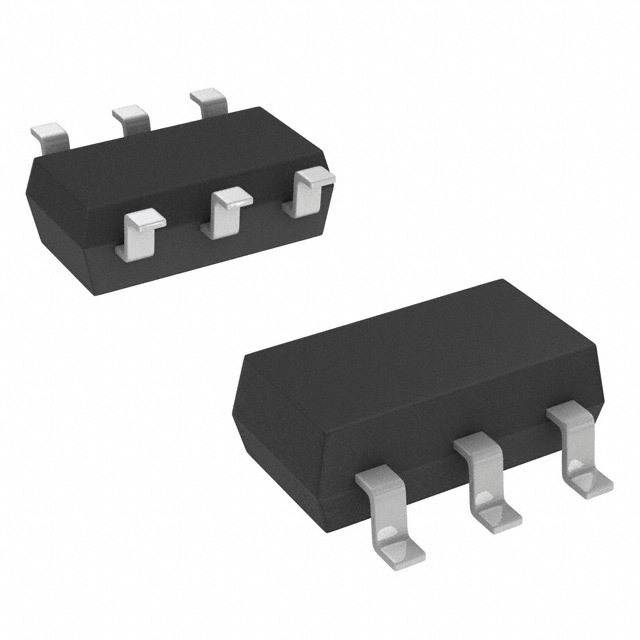

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ZXGD3005E6TA

Diodes

MOSFET DRVR 10A 1Out High Speed Non-Inv 6Pin SOT-26 T/R

Наличие: 72,530 шт.

Адрес доставки: Москва

Цена: ₽ 20.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Diodes

ЧипСити Номер продукта:

CC6622904

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ZXGD3005E6TA характеристики

Атрибут	Значение атрибута
Номенклатура	ZXGD3005E6TA
Производитель	Diodes
ЧипСити Номер продукта	CC6622904
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Время Нарастания/Спада	48ns, 35ns
Количество Выходных Интерфейсов	1 Output
Выходной Ток	4 A
Количество Стежков	6 Position
Рассеяние Мощности	1.1 W
Время Нарастания	20 ns
Выходной ток (Макс)	10 A
Время падения	20 ns
Время падения (Макс)	20 ns
Время падения (Макс)	20 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1100 mW
Напряжение питания	25 V
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ZXGD3005E6TA описание продукта

The ZXGD3005E6TA is a high-speed non-inverting single Gate Driver capable of driving up to 10A into a MOSFET or IGBT gate capacitive load from supply voltages up to 25V. With propagation delay times down to <20ns. This gate driver ensures rapid switching of the MOSFET to minimize power losses and distortion in high current switching applications. It is ideally suited to act as a voltage buffer between the typically high output impedances of a controller IC and the effectively low impedance on the gate of a power MOSFET during switching. Its low input voltage requirement and high current gain allows high current driving from low voltage controller ICs. It has separate source and sink outputs that enables the turn-on and turn-off times of the MOSFET to be independently controlled. This has been designed to be inherently rugged to latch-up and shoot-through issues. The optimized pin-out SOT26 package eases board layout, enabling reduced parasitic inductance of traces.

Показывать

ZXGD3005E6TA Даташит PDF

8 страницы, 185 КБ

03/17/2011

просматривать

ZXGD3005E6TA Другие Даташит

293 страницы, 936 КБ

06/01/2021

просматривать

ZXGD3005E6TA Другие Даташит

199 страницы, 884 КБ

09/01/2017

просматривать

ZXGD3005E6TA Упаковка

16 страницы, 336 КБ

07/28/2011

просматривать

ZXGD3005E6TA Каталог продукции

8 страницы, 190 КБ

03/17/2011

просматривать
