BDX53C Купить - ST Microelectronics Двухполюсный плоскостной транзистор

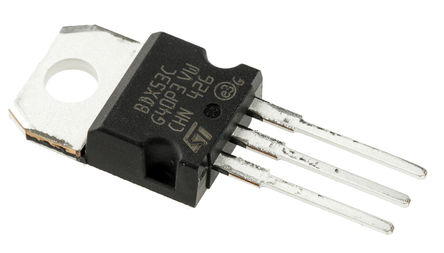

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BDX53C

ST Microelectronics

Trans Darlington NPN 100V 8A 60000mW 3Pin(3+Tab) TO-220 Tube

Наличие: 1,356 шт.

Адрес доставки: Москва

Цена: ₽ 93.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC400200

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BDX53C характеристики

Атрибут	Значение атрибута
Номенклатура	BDX53C
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC400200
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Количество Стежков	3 Position
Полярность	NPN
Рассеяние Мощности	60 W
Пробивное Напряжение (Коллектор-Эмиттер)	100 V
hFE Min	750 @3A, 3V
Максимальная входная мощность	60 W
Усиление постоянного тока (hFE)	750
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	60000 mW
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BDX53C описание продукта

The BDX53C from STMicroelectronics is a through hole complementary power darlington transistor in TO-220 package. This device manufactured in planar base island technology with monolithic darlington configuration. This transistor features good DC gain and high fT frequency. BDX53C is typically suited for linear, switching industrial equipment and audio amplification.
Collector to emitter voltage (Vce) is 100V
Collector current (Ic) is 8A
Power dissipation (Pd) is 60W
Collector to emitter saturation voltage of 2V at 3A collector current
DC current gain (hFE) of 750 at 3A collector current
Operating junction temperature range from 150°C

Показывать

BDX53C Даташит PDF

7 страницы, 84 КБ

10/20/2005

просматривать

BDX53C Другие Даташит

7 страницы, 153 КБ

10/27/2011

просматривать

BDX53C Чертежные схемы

1 страницы, 67 КБ

07/31/2015

просматривать

BDX53C Примечание по применению

7 страницы, 110 КБ

11/12/2014

просматривать

BDX53C Файл уведомления

30 страницы, 325 КБ

04/08/2019

просматривать

BDX53C Каталог продукции

7 страницы, 87 КБ

10/20/2005

просматривать
