VNI8200XP Купить - ST Microelectronics Контролер нагрузки

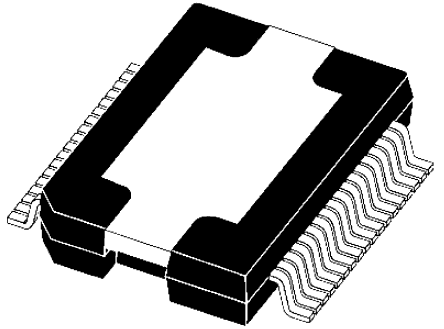

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

VNI8200XP

ST Microelectronics

STMICROELECTRONICS VNI8200XP Smart Power Solid State Relay, High Side, Active High, 8Outputs, 36V, 1.1A, PowerSSO-36

Наличие: 899 шт.

Адрес доставки: Москва

Цена: ₽ 643.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC15478282

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

VNI8200XP характеристики

Атрибут	Значение атрибута
Номенклатура	VNI8200XP
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC15478282
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	PowerSSO-36
Количество Выходных Интерфейсов	8 Output
Входное Напряжение (DC)	36.0 V
Выходной Ток	1.7 A
Ток Питания	5.6 mA
Количество Стежков	36 Position
Выходной ток (Макс)	700 mA
Выходной ток (мин)	0.7 A
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	40 ℃
Входное напряжение	36 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.4 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

VNI8200XP описание продукта

The VNI8200XP is an octal high-side smart power Solid-state Relay with serial/parallel selectable interface on-chip. 8-channel Monolithic Driver featuring a very low supply current, with integrated SPI interface and high efficiency 100mA micropower step-down switching regulator peak current control loop mode. The IC, realized in STMicroelectronics™ VIPower™ technology is intended to drive any kind of load with one side connected to ground. Active channel current limitation combined with thermal shutdown, independent for each channel and automatic restart, protect the device against overload. Additional embedded functions are loss of GND protection that automatically turns off the device outputs in case of ground disconnection, undervoltage shutdown with hysteresis.
0.7A per channel Output current
Serial/parallel selectable interface
Short-circuit protection
8-bit and 16-bit SPI interface for IC command and control diagnostic
Channel overtemperature detection and protection
Thermal independence of separate channels
Drives all type of loads (resistive, capacitive, inductive load)
Loss of GND protection
Power Good diagnostic
Undervoltage shutdown with hysteresis
Overvoltage protection (VCC clamping)
Very low supply current
Common fault open drain output
IC warning temperature detection
Channel output enable
100mA high efficiency step-down switching regulator with integrated boot diode
Adjustable regulator output
Switching regulator disable
Channel output status LED driving 4x2 multiplexed array
Fast demagnetization of inductive loads

Показывать

VNI8200XP Даташит PDF

43 страницы, 1902 КБ

07/30/2015

просматривать

VNI8200XP Даташит PDF

41 страницы, 1564 КБ

02/14/2013

просматривать

VNI8200XP Даташит PDF

37 страницы, 1390 КБ

02/14/2013

просматривать

VNI8200XP Даташит PDF

44 страницы, 1478 КБ

просматривать

VNI8200XP Даташит PDF

32 страницы, 713 КБ

07/24/2012

просматривать

VNI8200XP Даташит PDF

43 страницы, 2090 КБ

08/24/2015

просматривать

VNI8200XP Файл уведомления

13 страницы, 318 КБ

06/05/2014

просматривать
