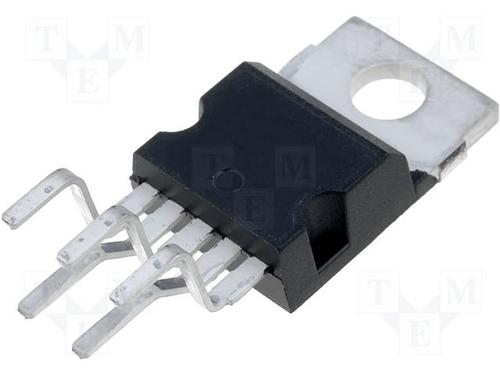

VN05N

ST Microelectronics

Driver; high side driver; 13A; 60V; Channels:1; Pentawatt

Наличие: 5,226 шт.

Адрес доставки: Москва

Цена: ₽ 578.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC182184042

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

VN05N характеристики

Атрибут	Значение атрибута
Номенклатура	VN05N
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC182184042
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	Pentawatt-5
Напряжение Питания (DC)	26.0V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	60 V
Выходной Ток	13 A
Ток Питания	50.0 mA
Количество Каналов	1 Channel
Сопротивление Сток-исток (Открытого Канала)	360 mΩ
Рассеяние Мощности	56000 mW
Выходной ток (Макс)	13 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	56000 mW
Напряжение питания	7.26 VDC
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

VN05N описание продукта

Description
The VN05N is a monolithic device made using STMicroelectronics VIPower technology, intended for driving resistive or inductive loads with one side grounded. Built-in thermal shutdown protects the chip from over temperature and short circuit. The input control is 5V logic level compatible. The open drain diagnostic output indicates open circuit (no load) and over temperature status.
Features
■ Output current (continuous): 13A @ Tc=25°C
■ 5V logic level compatible input
■ Thermal shutdown
■ Under voltage shutdown
■ Open drain diagnostic output
■ Very low standby power dissipation

Показывать

VN05N Даташит PDF

16 страницы, 368 КБ

10/20/2005

просматривать

VN05N Даташит PDF

11 страницы, 273 КБ

11/26/1997

16 страницы, 261 КБ

16 страницы, 304 КБ

03/28/2012

просматривать

VN05N Даташит PDF

16 страницы, 360 КБ

10/20/2005

просматривать

VN05N Даташит PDF

11 страницы, 308 КБ

просматривать
