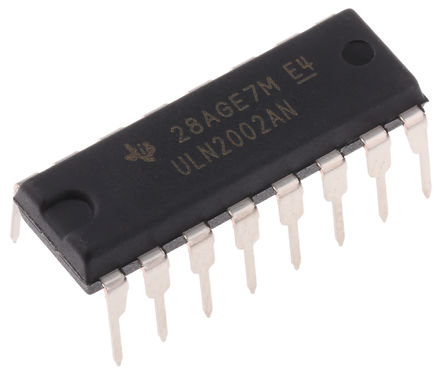

ULN2002AN

Trans Darlington NPN 50V 0.5A 16Pin PDIP Tube

Наличие: 5,455 шт.

Адрес доставки: Москва

Цена: ₽ 37.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5965946

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULN2002AN характеристики

Атрибут	Значение атрибута
Номенклатура	ULN2002AN
Производитель	TI
ЧипСити Номер продукта	CC5965946
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Количество Выходных Интерфейсов	7 Output
Выходное Напряжение	50 V
Выходной Ток	0.5 A
Количество Каналов	7 Channel
Количество Стежков	16 Position
Полярность	NPN
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Драйверы/пакет	7
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Напряжение питания	6V ~ 15V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-20℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ULN2002AN описание продукта

The ULN2002AN is an NPN Darlington Transistor Array each consists of seven NPN Darlington pairs that feature high-voltage outputs with common-cathode clamp diodes for switching inductive loads. The collector-current rating of a single Darlington pair is 500mA. The Darlington pairs can be paralleled for higher current capability. Applications include relay drivers, hammer drivers, lamp drivers, display drivers (LED and gas discharge), line drivers and logic buffers.
Output clamp diodes

Показывать

ULN2002AN Даташит PDF

35 страницы, 1331 КБ

09/03/2016
