UCC3810N Купить - TI Управление питанием

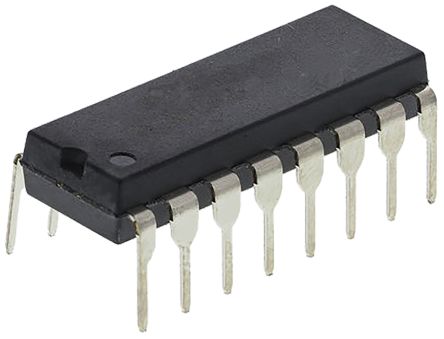

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC3810N

Current Mode PWM Controller 1A 1000kHz 16Pin PDIP Tube

Наличие: 1,242 шт.

Адрес доставки: Москва

Цена: ₽ 164.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC44912986

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC3810N характеристики

Атрибут	Значение атрибута
Номенклатура	UCC3810N
Производитель	TI
ЧипСити Номер продукта	CC44912986
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	1.00 MHz
Напряжение Питания (DC)	10.0V (max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	1.20 V
Выходной Ток	1 A
Ток Питания	14.5 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	20 ns
Частота Переключения	1 MHz
Топология	Buck, Boost, Flyback, Forward
Рабочий цикл	50 %
Максимальный рабочий цикл	50 %
Время падения	30 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	9.5V ~ 10V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UCC3810N описание продукта

**DESCRIPTION**
The UCC3810 is a high-speed BiCMOS controller integrating two synchronized pulse width modulators for use in off-line and dc-to-dc power supplies. The UCC3810 family provides perfect synchronization between two PWMs by usin g the same oscillator. The oscillator’s sawtooth waveform can be used for slope compensation if required. Using a toggle flip-flop to alternate between modulators, the UCC3810 ensures that one PWM does not slave, interfere, or otherwise affect the other PWM. This toggle flip- flop also ensures that each PWM is limited to 50% maximum duty cycle, insuring adequate off-time to reset magnetic elements. This device contains many of the same elements of the UC3842 current mode controller family, combined with the enhancements of the UCC3802. This minimizes power supply parts count. Enhancements include leading edge blanking of the current sense signals, full cycle fault restart, CMOS output drivers, and outputs which remain low even when the supply voltage is removed.
**FEATURES**
•*Single Oscillator Synchronizes Two PWMs**
•*150-µA Startup Supply Current**
•*2-mA Operating Supply Current**
•*Operation to 1 MHz**
•*Internal Soft-Start**
•*Full-Cycle Fault Restart**
•*Internal Leading-Edge Blanking of the Current ****Sense Signal**
•*1-A Totem Pole Outputs**
•*75-ns Typical Response from Current Sense ****to Output**
•*1.5% Tolerance Voltage Reference**
