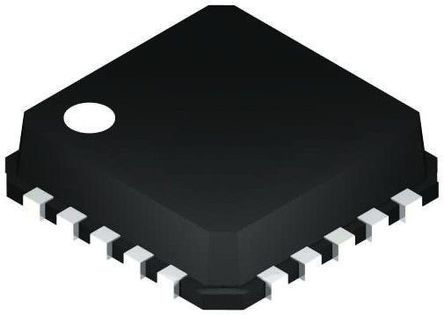

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7689BCPZ

ADI

ANALOG DEVICES AD7689BCPZ Analog to Digital Converter, 16Bit, 250KSPS, Single, 2.3V, 5.5V, LFCSP

Наличие: 1,280 шт.

Адрес доставки: Москва

Цена: ₽ 3,289.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC158856

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7689BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7689BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC158856
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	LFCSP-20
Напряжение Питания (DC)	2.30V (min)
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	16 Bit
Рассеяние Мощности	15.5 mW
Частота Выборки	250 ksps
Потребляемая Мощность	15.5 mW
Разрешение (биты)	16.0 Bit
Количество АЦП	1 ADC
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	19.2 mW
Количество входных каналов	8 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Длина	4 mm
Ширина	4 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7689BCPZ описание продукта

The AD7689BCPZ is a 8-channel 16-bit 250kSPS PulSAR® Analogue to Digital Converter (ADC) that operates from a single power supply. It contains all components for use in a multichannel, low power data acquisition system, including a true 16-bit SAR ADC with no missing codes, a 8-channel low crosstalk multiplexer that is useful for configuring the inputs as single-ended (with or without ground sense), differential or bipolar, an internal low drift reference (selectable 2.5V or 4.096V) and buffer, a temperature sensor, a selectable one-pole filter and a sequencer that is useful when channels are continuously scanned in order. It uses a simple SPI interface for writing to the configuration register and receiving conversion results. The SPI interface uses a separate supply, VIO, which is set to the host logic level. Power dissipation scales with throughput.
16-bit Resolution with no missing codes
93.8dB Dynamic range
-100dB at 20kHz THD
Multiple reference types
Internal temperature sensor (TEMP)
No pipeline delay, SAR architecture
3.5mW Power dissipation at 2.5V/200kSPS
12.5mW Power dissipation at 5V/250kSPS
50nA Standby current
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD7689BCPZ Даташит PDF

35 страницы, 674 КБ

04/04/2016
