UCC27531QDBVRQ1 Купить - TI Драйвер FET

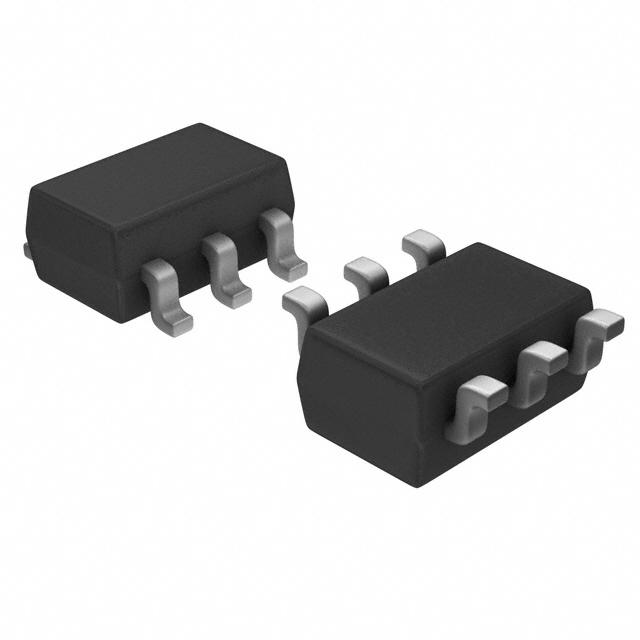

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC27531QDBVRQ1

MOSFET DRVR 5A 2Out Hi/Lo Side Non-Inv 6Pin SOT-23 T/R

Наличие: 1,597 шт.

Адрес доставки: Москва

Цена: ₽ 54.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2486526

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC27531QDBVRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	UCC27531QDBVRQ1
Производитель	TI
ЧипСити Номер продукта	CC2486526
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Время Нарастания/Спада	15ns, 7ns
Количество Выходных Интерфейсов	2 Output
Выходной Ток	5 A
Рассеяние Мощности	8 W
Время Нарастания	15 ns
Время падения	7 ns
Время падения (Макс)	7 ns
Время падения (Макс)	15 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	40 ℃
Рассеиваемая Мощность (Макс)	8000 mW
Напряжение питания	10V ~ 32V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	10 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

UCC27531QDBVRQ1 описание продукта

The UCC27531-Q1 is a single-channel, high-speed, gate driver capable of effectively driving MOSFET and IGBT power switches by using up to 2.5-A source and 5-A sink (asymmetrical drive) peak current. Strong sink capability in asymmetrical drive boosts immunity against parasitic Miller turn-on effect. The UCC27531-Q1 device can also feature a split-output configuration where the gate-drive current is sourced through the OUTH pin and sunk through the OUTL pin. This pin arrangement allows the user to apply independent turn-on and turn-off resistors to the OUTH and OUTL pins respectively and easily control the switching slew rates.
The driver has rail-to-rail drive capability and an extremely small propagation delay of typically 17 ns.
The input threshold of UCC27531-Q1 is based on TTL and CMOS compatible low-voltage logic, which is fixed and independent of VDD supply voltage. The 1-V typical hysteresis offers excellent noise immunity.
The driver has the EN pin with fixed TTL compatible threshold. The EN pin is internally pulled up; pulling the EN pin low disables driver, while leaving it open provides normal operation. The EN pin can be used as an additional input with the same performance as the IN pin.
Leaving the input pin of driver open holds the output low. The logic behavior of the driver is shown in the application diagram, timing diagram and input and output logic truth table.
Internal circuitry on the VDD pin provides an UVLO function that holds output low until VDD supply voltage is within operating range.
The UCC27531-Q1 driver is offered in a 6-pin standard SOT-23 (DBV) package. The device operates over wide temperature range of –40°C to 140°C.

Показывать

UCC27531QDBVRQ1 Даташит PDF

32 страницы, 1195 КБ

10/10/2015

просматривать

UCC27531QDBVRQ1 Даташит PDF

22 страницы, 443 КБ

08/24/2013

просматривать
