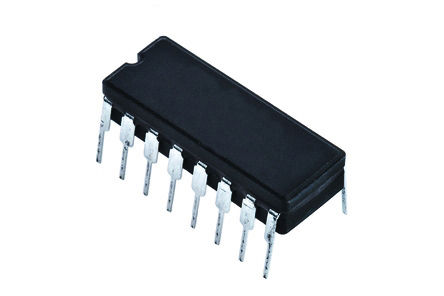

UC1846J

Current Mode PWM Controller 500mA 500kHz 16Pin CDIP Tube

Наличие: 5,607 шт.

Адрес доставки: Москва

Цена: ₽ 1,481.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC40608688

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 18.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC1846J характеристики

Атрибут	Значение атрибута
Номенклатура	UC1846J
Производитель	TI
ЧипСити Номер продукта	CC40608688
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	CDIP-16
Выходное Напряжение	5.15 V
Выходной Ток	500 mA
Ток Питания	21 mA
Рассеяние Мощности	1 W
Количество Регулируемых Выходов	2 Output
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	50 %
Максимальный рабочий цикл	50 %
Время падения	50 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Длина	21.34 mm
Ширина	7.62 mm
Высота	3.56 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC1846J описание продукта

DESCRIPTION
The UC1846/7 family of control ICs provides all of the necessary features to implement fixed frequency, current mode control schemes while maintaining a minimum external parts count. The
superior performance of this technique can be measured in improved line regulation, enhanced load response characteristics, and a simpler, easier-to-design control loop. Topological advantages include inherent pulse-by-pulse current limiting capability, automatic symmetry correction for push-pull converters, and the ability to parallel “power modules" while maintaining equal current sharing.Protection circuitry includes built-in under-voltage lockout and programmable current limit in addition to soft start capability. A shutdown function is also available which can initiate either a complete shutdown with automatic restart or latch the supply off.Other features include fully latched operation, double pulse suppression, deadline adjust capability, and a±1% trimmed bandgap reference. The UC1846 features low outputs in the OFF state, while the UC1847 features high outputs in the OFF state.
FEATURES
• Automatic Feed Forward Compensation
• Programmable Pulse-by-Pulse Current Limiting
• Automatic Symmetry Correction in Push-p Configuration
• Enhanced Load Response Characteristics
• Parallel Operation Capability for Modular Power Systems
• Differential Current Sense Amplifier with Wide Common Mode Range
• Double Pulse Suppression
• 500mA (Peak) Totem-pole Outputs
• ±1% Bandgap Reference
• Under-voltage Lockout
• Soft Start Capability
• Shutdown Terminal
• 500kHZ Operation
