UA741CP Купить - TI Операционный усилитель

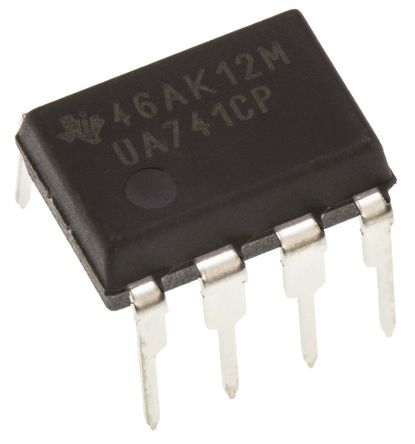

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UA741CP

Operational Amplifier, Single, 1 Amplifier, 1MHz, 0.5V/µs, 7V to 36V, DIP, 8Pins

Наличие: 764 шт.

Адрес доставки: Москва

Цена: ₽ 13.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC54995

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UA741CP характеристики

Атрибут	Значение атрибута
Номенклатура	UA741CP
Производитель	TI
ЧипСити Номер продукта	CC54995
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	15.0 V
Рабочее Напряжение	5V ~ 15V
Ток Питания	1.7 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	500 mW
Коэффициент Ослабления Синфазного Сигнала	70 dB
Время Нарастания	300 ns
Входной Дрейф Смещения	0.00 V/K
Ширина Ленты	1 MHz
Скорость Нарастания	500 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	80 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	1 MHz
Рассеиваемая Мощность (Макс)	500 mW
Минимальный диапазон CMRR	70 dB
Напряжение питания	7V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	7 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

UA741CP описание продукта

The UA741CP is a general purpose operational amplifier in 8 pin DIP package. The high common mode input voltage range and absence of latch up make the amplifier ideal for voltage follower applications. The device is short circuit protected and internal frequency compensation ensures stability without external components. A low value potentiometer may be connected between offset null inputs to null out offset voltage.
Offset voltage null capability
Large common mode and differential voltage range
Frequency compensation and latch up are not required
Gain bandwidth product of 1MHz
Supply voltage range from ±5V to ±15V
Slew rate at unity gain is 0.5V/µs
Input offset voltage of 1mV at TA = 25°C
Input bias current of 80nA at TA = 25°C
Common mode rejection ratio (CMRR) of 70dB at TA = 25°C
Operating temperature range from 0°C to 70°C
This device has limited built-in ESD protection. The leads should be shorted together or device placed in conductive foam during storage or handling to prevent electrostatic damage to MOS gates.
Supply voltages larger than ±18V can permanently damage the device.
