HCPL0531 Купить - Fairchild Оптопара/ оптоизолятор

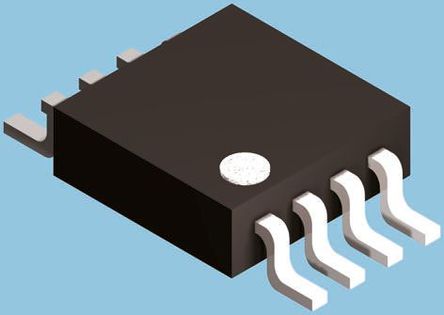

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCPL0531

Fairchild

SO8, 1Mbit/s High Speed Dual Channel Transistor- 1kV/us, 8LD,SOIC,.150" BODY,OPTO,WHITE COPLANAR, 3000/RAIL

Наличие: 12,714 шт.

Адрес доставки: Москва

Цена: ₽ 76.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC69032200

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCPL0531 характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL0531
Производитель	Fairchild
ЧипСити Номер продукта	CC69032200
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Входное Напряжение (DC)	1.80V (max)
Выходное Напряжение	≤20.0 V
Выходной Ток	8 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.45 V
Рассеяние Мощности	100 mW
Время Нарастания	0.8 µs
Напряжение Изоляции	2500 Vrms
Прямой ток	25 mA
Выходное напряжение (Макс)	20 V
Входной ток (мин)	25 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.7 V
Прямой ток (макс)	25 mA
Время падения	0.8 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Длина	5.13 mm
Ширина	4.16 mm
Высота	1.55 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Box
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HCPL0531 описание продукта

Single Channel: HCPL0452 HCPL0453 HCPL0500 HCPL0501
Dual Channel: HCPL0530 HCPL0531 HCPL0534
Description
The HCPL05XX, and HCPL04XX optocouplers consist of an AlGaAs LED optically coupled to a high speed photo detector transistor housed in a compact 8-pin small out line package.
Features
■High speed – 1 MBit/s
■15kV/µs minimum commone mode transient immunity at VCM = 1500V (HCPL0453/0534)
■Open collector output
■Guaranteed performance over temperature: 0°C to 70°C
■U.L. recognized (File # E90700)
■VDE0884 recognized (file#136616)
– approval pending for HCPL0530/0531/0453
– ordering option V, e.g., HCPL0500V
■BSI recognized (file# 8661, 8662)
– HCPL0452/0500/0501 only
Applications
■Line receivers
■Pulse transformer replacement
■Output interface to CMOS-LSTTL-TTL
■Wide bandwidth analog coupling
