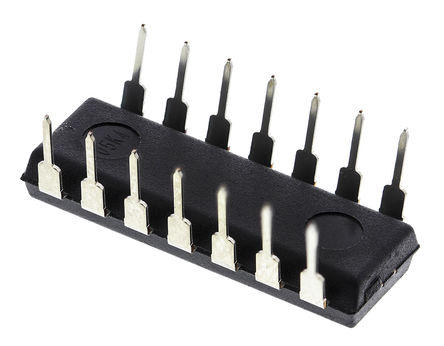

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD40106BE

TEXAS INSTRUMENTS CD40106BE Inverter, Schmitt Trigger, CD40106, 1Input, 6.8mA, 3V to 18V, DIP-14

Наличие: 1,749 шт.

Адрес доставки: Москва

Цена: ₽ 17.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC37421

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD40106BE характеристики

Атрибут	Значение атрибута
Номенклатура	CD40106BE
Производитель	TI
ЧипСити Номер продукта	CC37421
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Напряжение Питания (DC)	3.00V ~ 18.0V
Рабочее Напряжение	3V ~ 18V
Количество Выходных Интерфейсов	6 Output
Выходной Ток	6.8 mA
Количество Цепей	6 Circuit
Количество Каналов	6 Channel
Количество Стежков	14 Position
Количество Битов	6 Bit
Время Задержки Распространения	280 ns
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Рассеяние Мощности	100 mW
Количество Вентилей	6 Gate
Входная Ёмкость	5.00 pF
Привод Выходного Тока	-1.00 mA
Количество входов	6 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	ECL99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

CD40106BE описание продукта

CD40106BE consists of six Schmitt-trigger circuits. Each circuit functions as an inverter with Schmitt-trigger action on the input. The trigger switches at different points for positive- and negative-going signals. The difference between the positive-going voltage (VP) and the negative-going voltage (VN) is defined as hysteresis voltage (VH).
Schmitt trigger action with no external components
Hysteresis voltage typ. at 0.9V at VDD = 5V, 2.3V at VDD = 10V, and 3.5V at VDD = 15V
Noise immunity greater than 50%
No limit on input rise and fall times
Standardised, symmetrical output characteristics
100% tested for quiescent current at 20sV
Maximum input current of 1µA at 18 V over full package temperature range; 100nA at 18V and 25°C
Low VDD to VSS current during slow input ramp

Показывать

CD40106BE Даташит PDF

17 страницы, 1152 КБ

09/04/2015
