TPS73701DCQ Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS73701DCQ

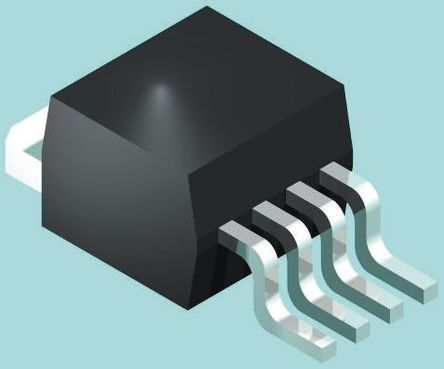

TEXAS INSTRUMENTS TPS73701DCQ LDO Voltage Regulator, Adjustable, 2.2V to 5.5V in, 130mV drop, 1.2V to 5.5V/1A out, SOT-223-6

Наличие: 924 шт.

Адрес доставки: Москва

Цена: ₽ 105.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC28498389

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS73701DCQ характеристики

Атрибут	Значение атрибута
Номенклатура	TPS73701DCQ
Производитель	TI
ЧипСити Номер продукта	CC28498389
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-223-6
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50V (max)
Выходное Напряжение	1.2V ~ 5.5V
Выходной Ток	1 A
Ток Питания	400µA ~ 1.3mA
Количество Стежков	6 Position
Рассеяние Мощности	2220 W
Ток Покоя	400 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	130 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.2 V
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	3 %
Входное напряжение	2.2V ~ 5.5V
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS73701DCQ описание продукта

The TPS73701DCQ is a linear low-dropout (LDO) Voltage Regulator uses an NMOS pass element in a voltage-follower configuration. This topology is relatively insensitive to output capacitor value and ESR, allowing a wide variety of load configurations. Load transient response is excellent, even with a small 1µF ceramic output capacitor. The NMOS topology also allows very low dropout. This device uses an advanced BiCMOS process to yield high precision while delivering very low dropout voltages and low ground pin current. Current consumption, when not enabled, is less than 20nA and ideal for portable applications. This device is protected by thermal shutdown and fold-back current limit. It features reverse current blockage and freedom from output capacitor constraints. These features combined with an enable input makes the device ideal for portable applications.
Thermal shutdown and current limit for fault protection
Excellent load transient response-even with only 1µF output capacitor
1% Initial accuracy
3% Overall accuracy over line, load and temperature
Less than 20nA typical IQ in shutdown mode
Green product and no Sb/Br
