TPS63700DRCT Купить - TI Преобразователь DC/DC

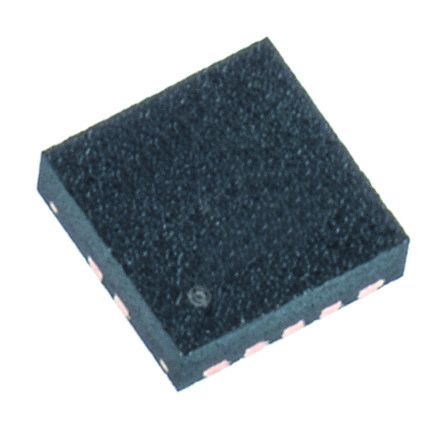

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS63700DRCT

Inverting Regulator Adjustable, -15V Output Inverting DC-DC Converter in 3x3 QFN Conv DC-DC 2.7V to 5.5V Inv Single-Out -2V to -15V 0.36A 10Pin VSON EP T/R

Наличие: 1,314 шт.

Адрес доставки: Москва

Цена: ₽ 308.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8970327

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS63700DRCT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS63700DRCT
Производитель	TI
ЧипСити Номер продукта	CC8970327
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON EP-10
Частота	1.38 MHz
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	-2.00 V
Выходной Ток	360 mA
Количество Стежков	10 Position
Ток Покоя	970 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.38 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Выходной ток (Макс)	0.36 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7 V
Входное напряжение	2.7V ~ 5.5V
Длина	3 mm
Ширина	3 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS63700DRCT описание продукта

The TPS63700DRCT is an Inverting DC/DC Converter generating a negative output voltage down to -15V with output currents up to 360mA, depending on input-voltage to output-voltage ratio. With a peak efficiency of 84%, the device is ideal for portable battery-powered equipment. The input voltage range of 2.7 to 5.5V allows it to be directly powered from a Li-ion battery, from 3-cell NiMH/NiCd, from a 3.3 or 5V supply rail. The inverter operates with a fixed-frequency pulse width modulation (PWM) control topology. The device has an internal current limit, overvoltage protection and a thermal shutdown for highest reliability under fault conditions. A switching frequency of typically 1.4MHz allows the use of small external components enabling a small solution size.
Adjustable output voltage down to -15V
1000mA Typical switch current limit
Up to 84% efficiency
Typical 1.4MHz fixed-frequency PWM operation
Thermal shutdown
Typical -19V output overvoltage protection
1.5µA Shutdown current
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
