IRAMS10UP60A Купить - Infineon Драйвер электродвигателя

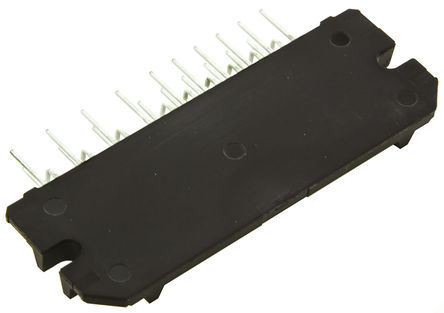

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IRAMS10UP60A

Infineon

Controller; Motion; DIP; 25; 15V; 600V; 10A; 275muJ; 20W; 150℃; -40 / 125℃; 1.6mA

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 1,146.83

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC47494936

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 16.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IRAMS10UP60A характеристики

Атрибут	Значение атрибута
Номенклатура	IRAMS10UP60A
Производитель	Infineon
ЧипСити Номер продукта	CC47494936
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	23 Pin
Корпус/Пакет	SIP-1
Частота	20 KHz
Рабочее Напряжение	12V ~ 20V
Количество Выходных Интерфейсов	3 Output
Выходное Напряжение	600 V
Выходной Ток	10 A
Количество Каналов	3 Channel
Количество Стежков	23 Position
Рассеяние Мощности	20000 mW
Напряжение Изоляции	2000 Vrms
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	20000 mW
Напряжение питания	12.20 VDC
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	12 V
Длина	62 mm
Ширина	5 mm
Высота	22.3 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Last Time Buy
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

IRAMS10UP60A описание продукта

The IRAMS10UP60A is a Plug N Drive™ Integrated Power Hybrid IC developed and optimized for electronic motor control in appliance applications such as washing machines and refrigerators. Plug N Drive technology offers an extremely compact and high performance AC motor-driver for a very simple design. A built-in temperature monitor and over-temperature/over-current protection, along with short-circuit rated IGBTs and integrated under-voltage lockout function and deliver high level of protection and fail-safe operation. The integration of the bootstrap diodes for the high-side driver section and the 1-polarity power supply required to drive the internal circuitry, simplify the utilization of the module.
Temperature monitor
Temperature and over-current shutdown
Low VCE (ON) non punch through IGBT technology
Under-voltage lockout
Matched propagation delay
Low side IGBT emitter pins for current control
Schmitt-triggered input logic
Cross-conduction prevention logic
Lower di/dt gate driver for better noise immunity

Показывать

IRAMS10UP60A Даташит PDF

17 страницы, 711 КБ

04/26/2005

просматривать

IRAMS10UP60A Справочное руководство пользователя

3 страницы, 369 КБ

03/14/2017

просматривать

IRAMS10UP60A Другие Даташит

4 страницы, 210 КБ

06/16/2017

просматривать

IRAMS10UP60A Файл уведомления

4 страницы, 210 КБ

06/16/2017

просматривать
