A4TN15W04 Купить - TE Connectivity Перекидной Переключатель

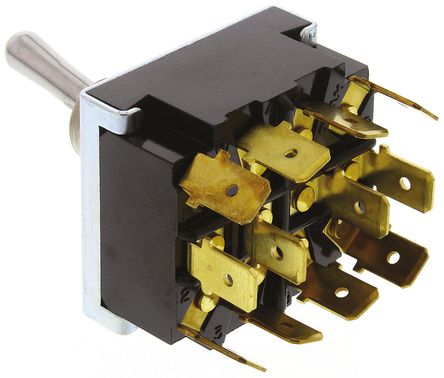

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

A4TN15W04

TE Connectivity

Switch Toggle ON ON 4PDT Round Lever Quick Conn 20A 250VAC 30VDC Panel Mount with Threads Bulk

Наличие: 573 шт.

Адрес доставки: Москва

Цена: ₽ 9,187.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC88014731

Категория продукта:

Перекидной Переключатель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

A4TN15W04 характеристики

Атрибут	Значение атрибута
Номенклатура	A4TN15W04
Производитель	TE Connectivity
ЧипСити Номер продукта	CC88014731
Категория продукта	Перекидной Переключатель
Даташит
3D модель	3D модель
Стиль Монтажа	Panel, Quick Connect
Покрытие Контакта	Silver Alloy
Номинальный Ток	20 A
Сопротивление Изоляции	1.00 GΩ
Тип Контактов	4PDT
Контактное Сопротивление	10.0 mΩ
Номинальный Ток Контактов	20A @250VAC
Текущий рейтинг (Макс)	20A @250VAC, 30VDC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-20 ℃
Максимальное контактное сопротивление (макс.)	10 mΩ
Длина	33 mm
Высота	64 mm
Материал Контакта	Copper
Рабочая Температура	-20℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

A4TN15W04 описание продукта

The A series Toggle Switch features many circuit configurations, including SPST, SPDT, DPST, DPDT and 4PDT with a choice of momentary or maintained circuits. The switch provides superior switching power through brass silver alloy contacts. Electrical life is 20,000 cycles at full load. Other electrical parameters include contact resistance of 10mR maximum, insulation resistance of 1000MR and actuation force of 29.4N maximum. The AW Series switches have .25 quick connect terminals and all are panel mountable with 12mm threaded bushing which is brass with chrome plating. The series mounting design conforms to standard panel cut outs, easing the task of installation. These devices are ideal for any design requiring human interface via toggle-style switch in harsh environments.
IP67 Protection rating
Sleeve and frame perfect sealed
Fixed contact Moulded-inserting construction
Wide range switch functions available
Meets requirements of industrial and outdoor environments

Показывать

A4TN15W04 Даташит PDF

4 страницы, 394 КБ

04/07/2011

просматривать

A4TN15W04 Справочное руководство пользователя

4 страницы, 423 КБ

04/07/2011

просматривать

A4TN15W04 Другие Даташит

1 страницы, 130 КБ

09/17/2007

просматривать
