TPS62420DRCT Купить - TI Преобразователь DC/DC

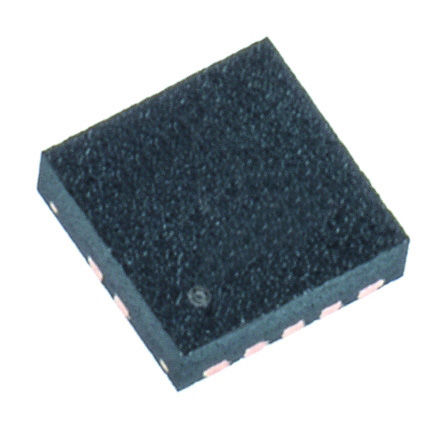

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS62420DRCT

Step-Down Regulator Dual, Adjustable, 600mA and 1000mA, 2.25MHz Step-Down Converter with 1-Wire Interface in QFN Conv DC-DC 2.5V to 6V Synchronous Step Down Dual-Out 0.6V to 6V 0.6A/1A 10Pin VSON EP T/R

Наличие: 497 шт.

Адрес доставки: Москва

Цена: ₽ 158.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC14356240

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS62420DRCT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS62420DRCT
Производитель	TI
ЧипСити Номер продукта	CC14356240
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Частота	2.25 MHz
Напряжение Питания (DC)	6.00V (max)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	0.6V ~ 6V
Выходной Ток	600mA, 1A
Количество Стежков	10 Position
Ток Покоя	32.0 µA
Количество Регулируемых Выходов	2 Output
Выходная Мощность	2.05 W
Частота Переключения	2.25 MHz
Защита от Перегрева	No
Топология	Buck
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	0.6 V
Выходной ток (Макс)	1 A
Максимальный рабочий цикл	100 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5 V
Входное напряжение	2.5V ~ 6V
Длина	3 mm
Ширина	3 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS62420DRCT описание продукта

The TPS62420DRCT is a dual step-down DC-DC Converter provides two independent output voltage rails powered by 1-cell Li-ion or 3-cell NiMH/NiCD batteries. The device is also suitable to operate from a standard 3.3 or 5V voltage rail. With an input voltage range of 2.5 to 6V, the TPS6242x is ideal for battery-powered portable applications. With the EasyScale™ serial interface the output voltages can be modified during operation. It therefore supports dynamic voltage scaling for low power DSP and processors. It operates at 2.25MHz fixed switching frequency and enters the power-save mode operation at light load currents to maintain high efficiency over the entire load current range. For low-noise applications the devices can be forced into fixed-frequency PWM mode by pulling the mode/data pin high. In the shutdown mode, the current consumption is reduced to 1.2µA. The device allows the use of small inductors and capacitors to achieve a small solution size.
High efficiency up to 95%
Pin selectable output voltage supports simple dynamic voltage scaling
Power-save mode at light load currents
180° Out of phase operation
±1% Output voltage accuracy in PWM mode
32µA Typical quiescent current for both converters
100% Duty cycle for lowest dropout
Green product and no Sb/Br
